Dụng Cụ Tim Mạch

Dụng Cụ Tim Mạch (Cardiovascular Instruments) là những dụng cụ phẫu thuật yêu cầu độ chính xác cao được thiết kế đặc biệt để kiểm soát và thao tác trên các mô tim mỏng manh, các mô mạch máu, động mạch tĩnh mạch, các cấu trúc tim và các mô liên quan.

Mô tả
Đánh giá (0)

Dụng Cụ Tim Mạch

Đặc Điểm Dụng Cụ Tim Mạch

Dụng Cụ Kẹp Mạch Máu (Vascular Clamps) là các dụng cụ y tế được thiết kế gây tổn thương mô ở mức tối thiểu được sử dụng để tạm thời kẹp và ngăn dòng chảy của máu trong quá trình phẫu thuật sửa chữa hoặc nối mạch.

Đặc điểm quan trọng nhất của dụng cụ tim mạch là Atraumatic (không gây sang chấn) kẹp mạch máu kẹp động mạch chủ, động mạch cảnh được thiết kế hàm kẹp có răng cưa rất mịn hoặc được bọc cao su hay silicon để tránh làm rách nội mạc mạch máu.

Các răng cưa (Serrations) trên kẹp thường được thiết kế theo kiểu DeBakey gồm các hàng răng nhỏ, mịn đan xen nhau giúp giữ chặt mạch máu mà không làm rách lớp nội mạc hoặc xuyên thủng thành mạch.

Phân Loại Dụng Cụ Tim Mạch Theo Công Dụng

Cùng Dụng Cụ Phẫu Thuật phân loại các dụng cụ tim mạch theo công dụng nhé.

Nhóm Kẹp Phẫu Thuật Clamps

Đây là nhóm dụng cụ tim mạch quan trọng nhất, dùng để kiểm soát dòng chảy (cầm máu tạm thời) hoặc cố định vị trí phẫu thuật.

Nhóm DeBakey Tiêu Chuẩn Vàng

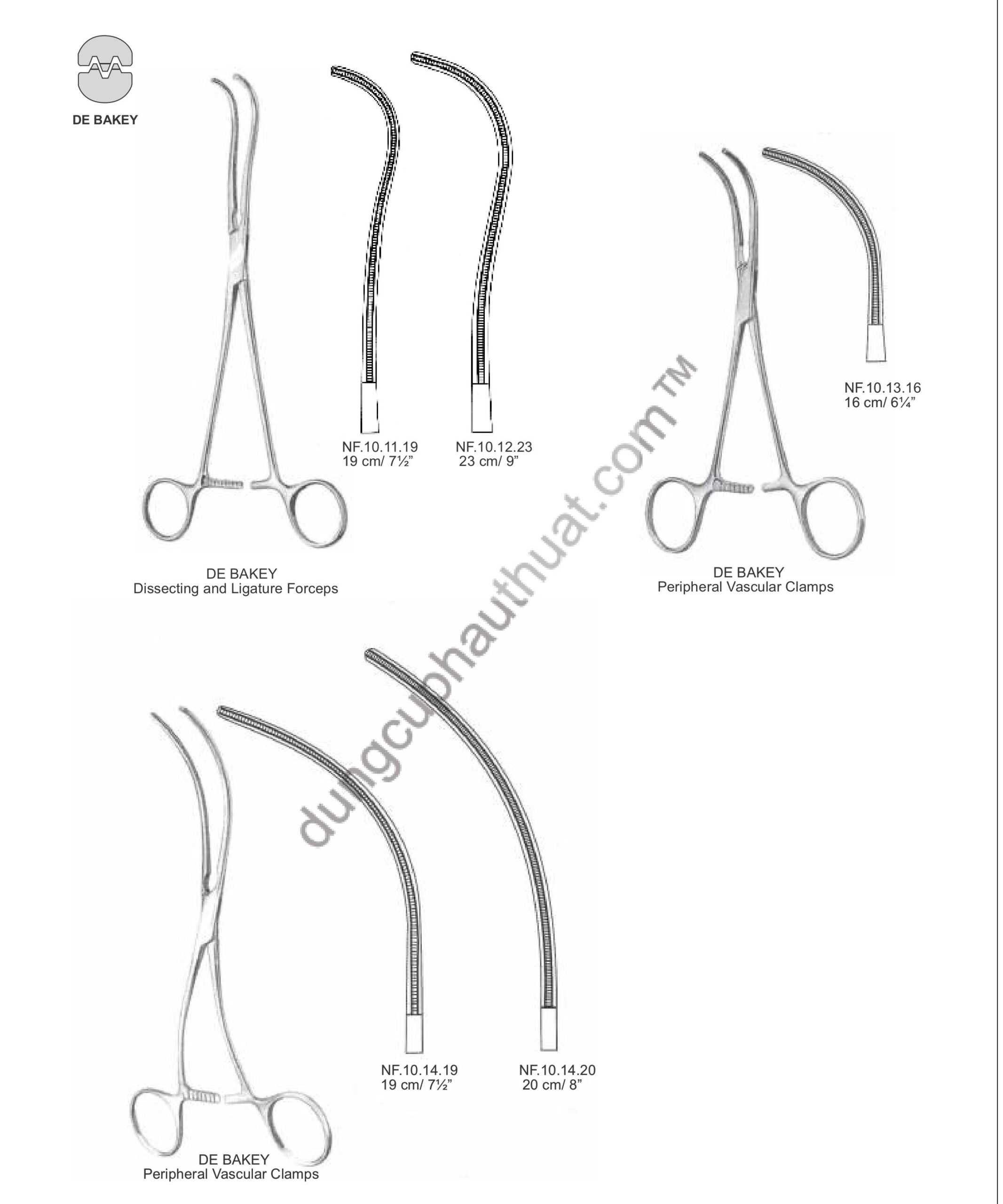

Dụng Cụ DeBakey Peripheral Vascular Clamps: Kẹp mạch máu ngoại vi, thiết kế mảnh để dùng cho các mạch nhỏ ở tay/chân.

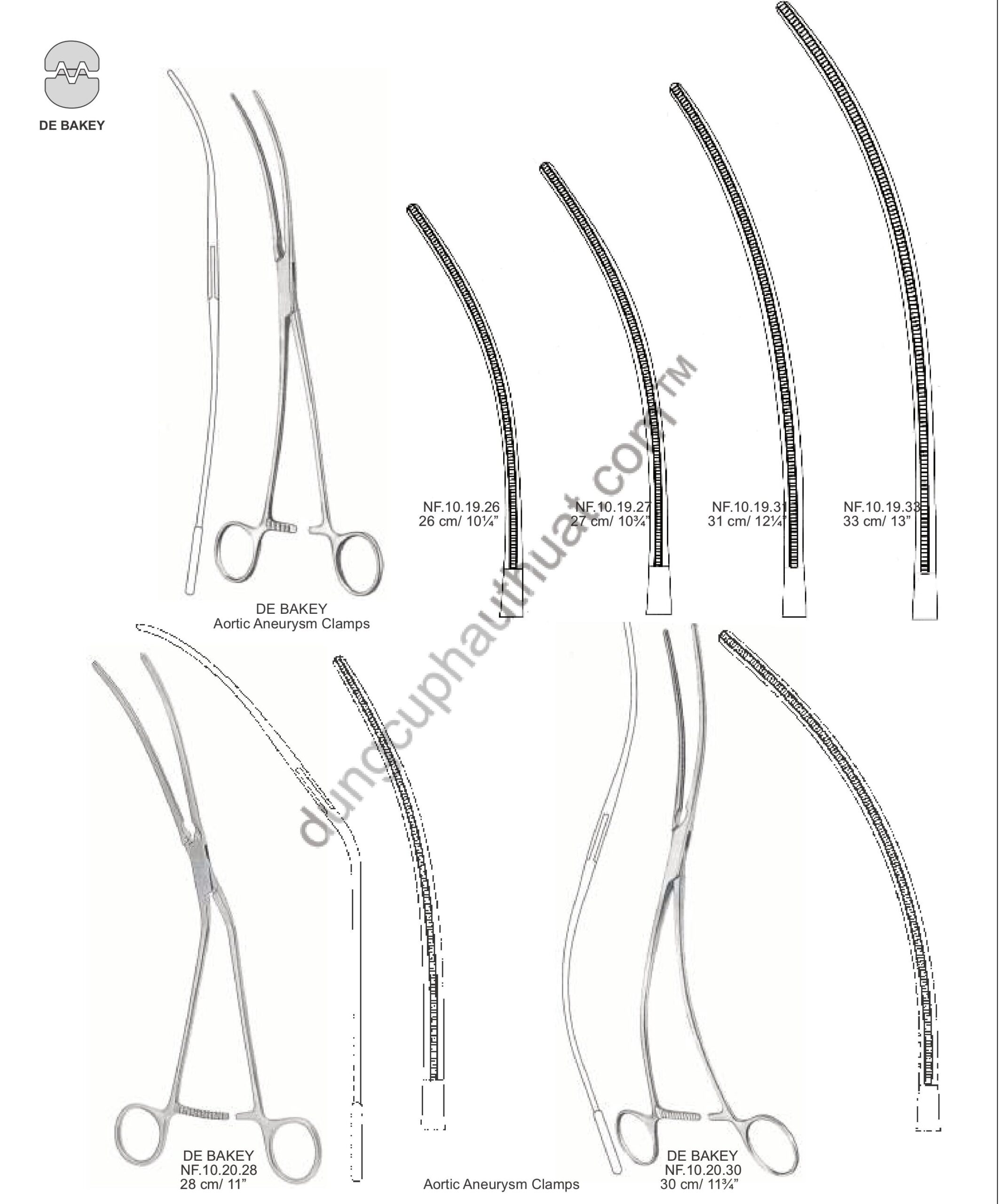

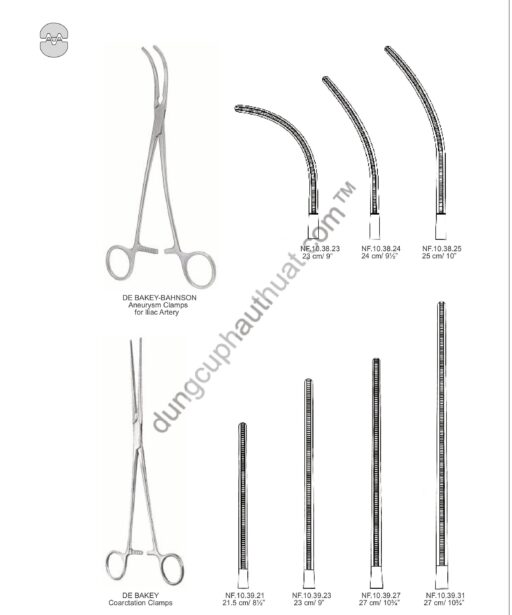

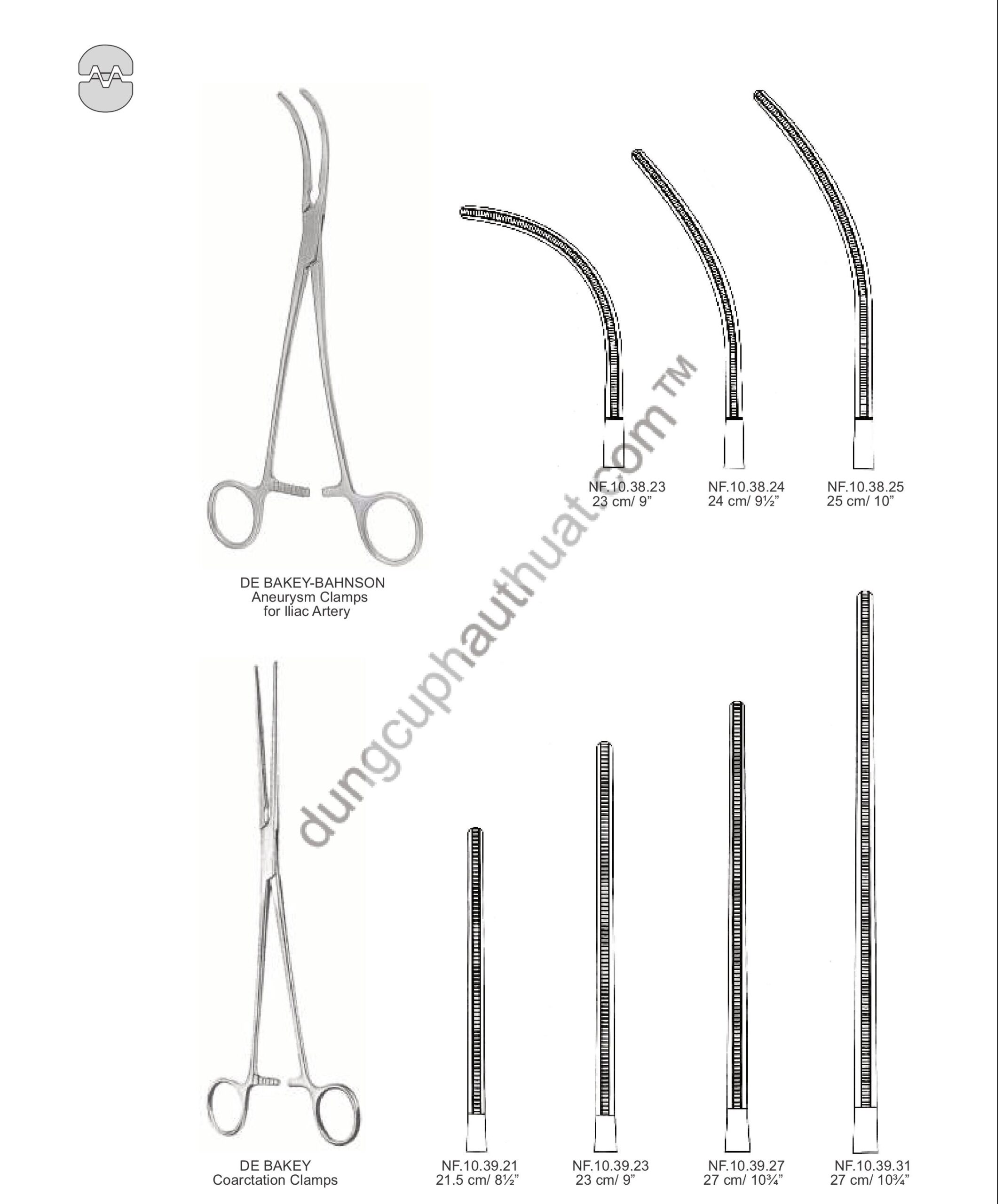

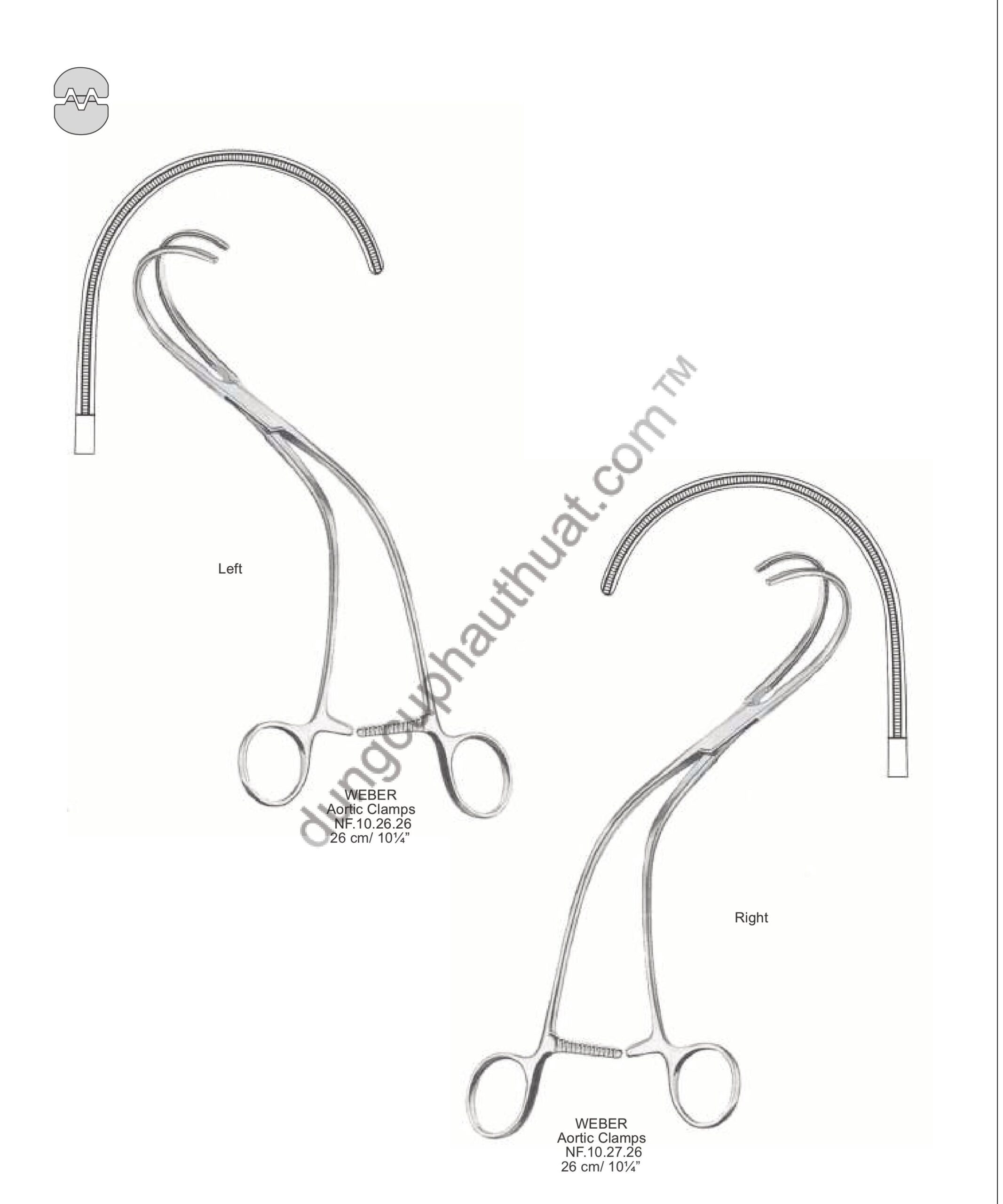

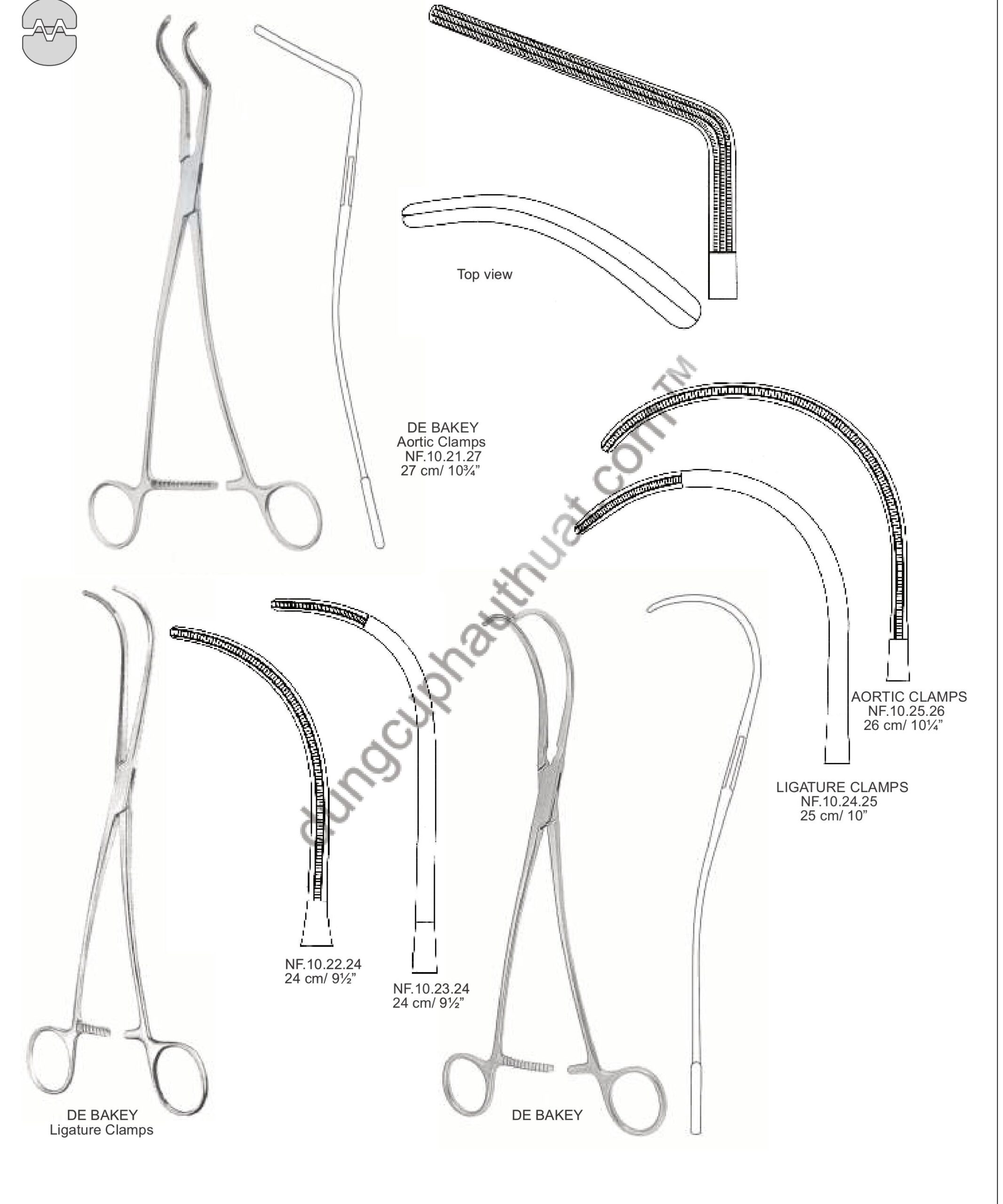

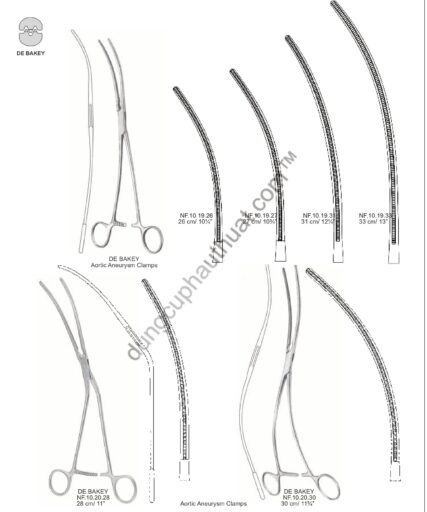

Dụng Cụ DeBakey Aortic Clamps (Aneurysm/Ligature): Kẹp động mạch chủ loại lớn. Có các hình dáng cong khác nhau (S-shape, J-shape) để ôm trọn túi phồng động mạch chủ hoặc kẹp cắt ngang.

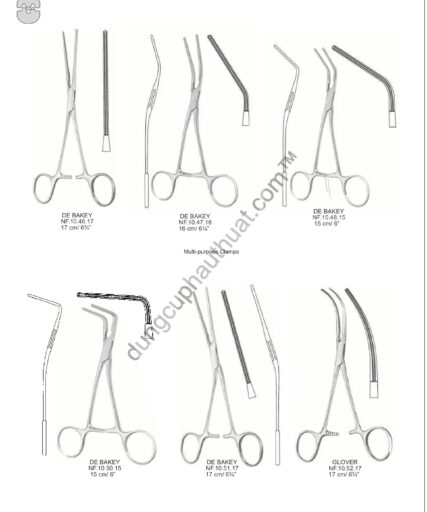

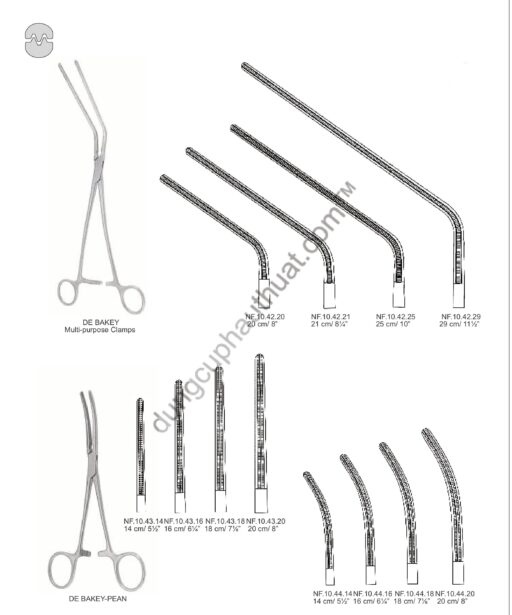

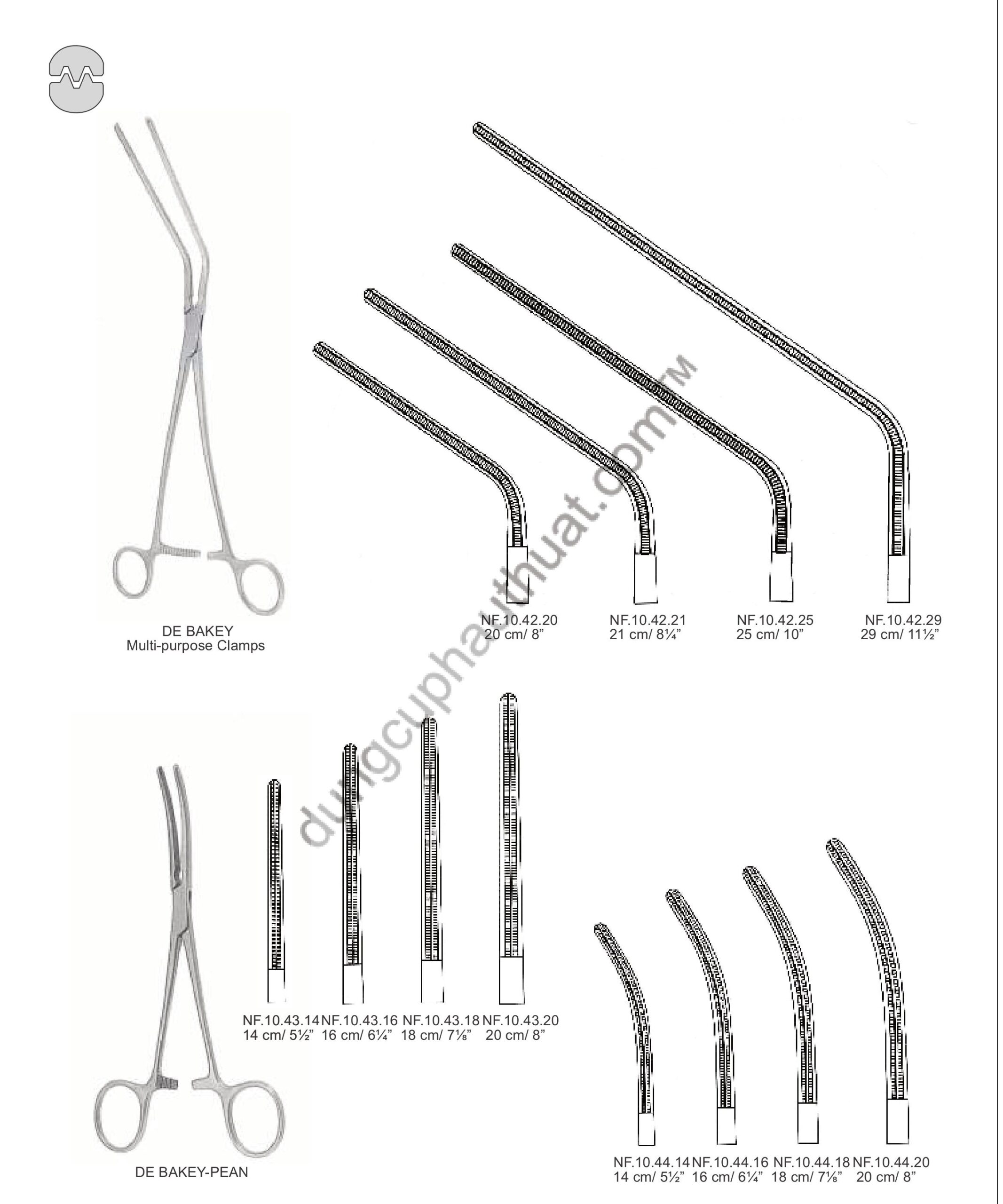

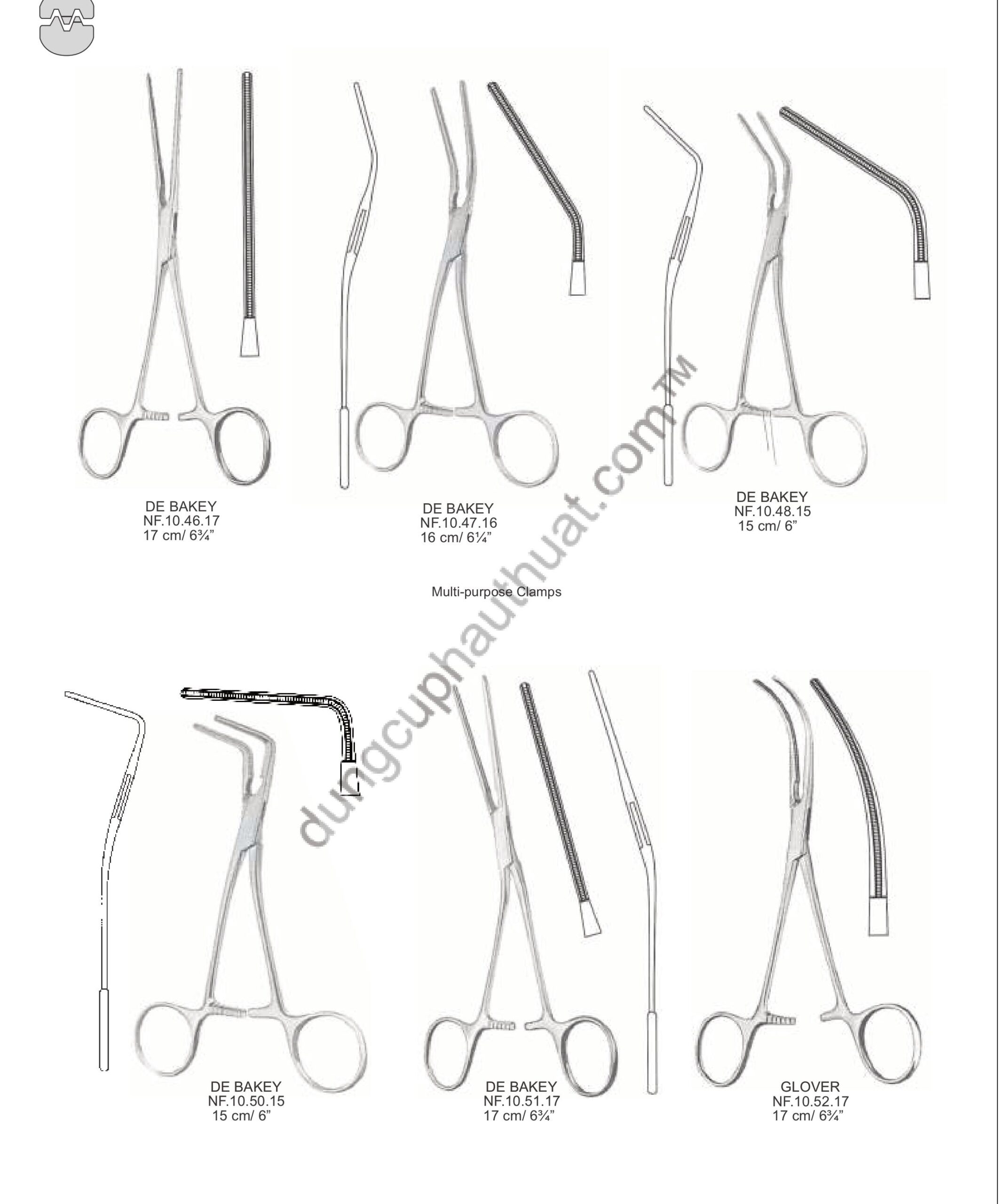

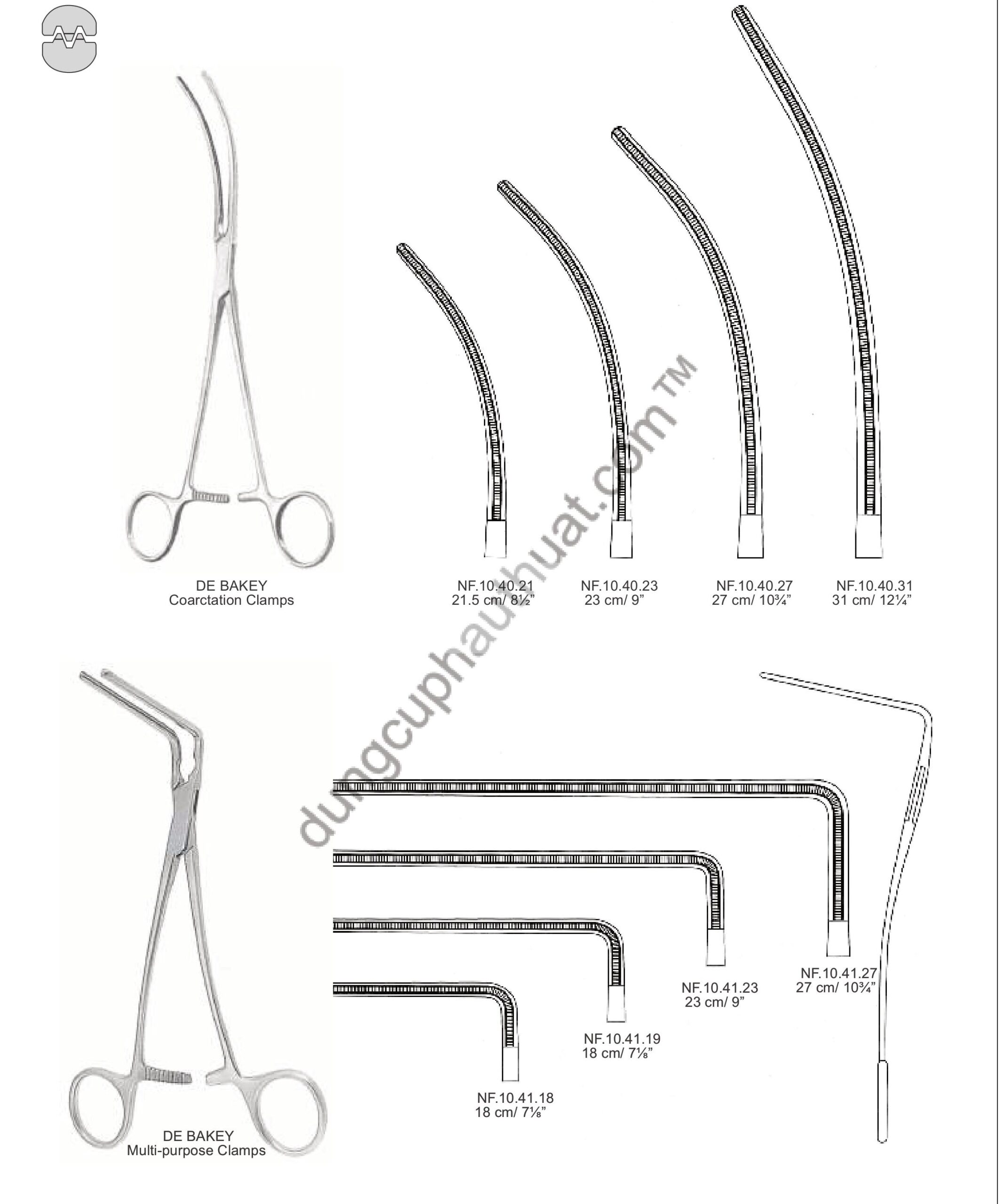

Dụng Cụ DeBakey – Multi-purpose Clamps: Kẹp đa năng với nhiều góc độ (30°, 60°, 90°) phù hợp cho nhiều vị trí khó tiếp cận.

Dụng Cụ DeBakey – Renal Artery Clamps: Thiết kế góc cong đặc biệt để kẹp động mạch thận mà không gây tổn thương nhu mô xung quanh.

Dụng Cụ Tim Mạch — Dụng Cụ DeBakey – Renal Artery Clamps

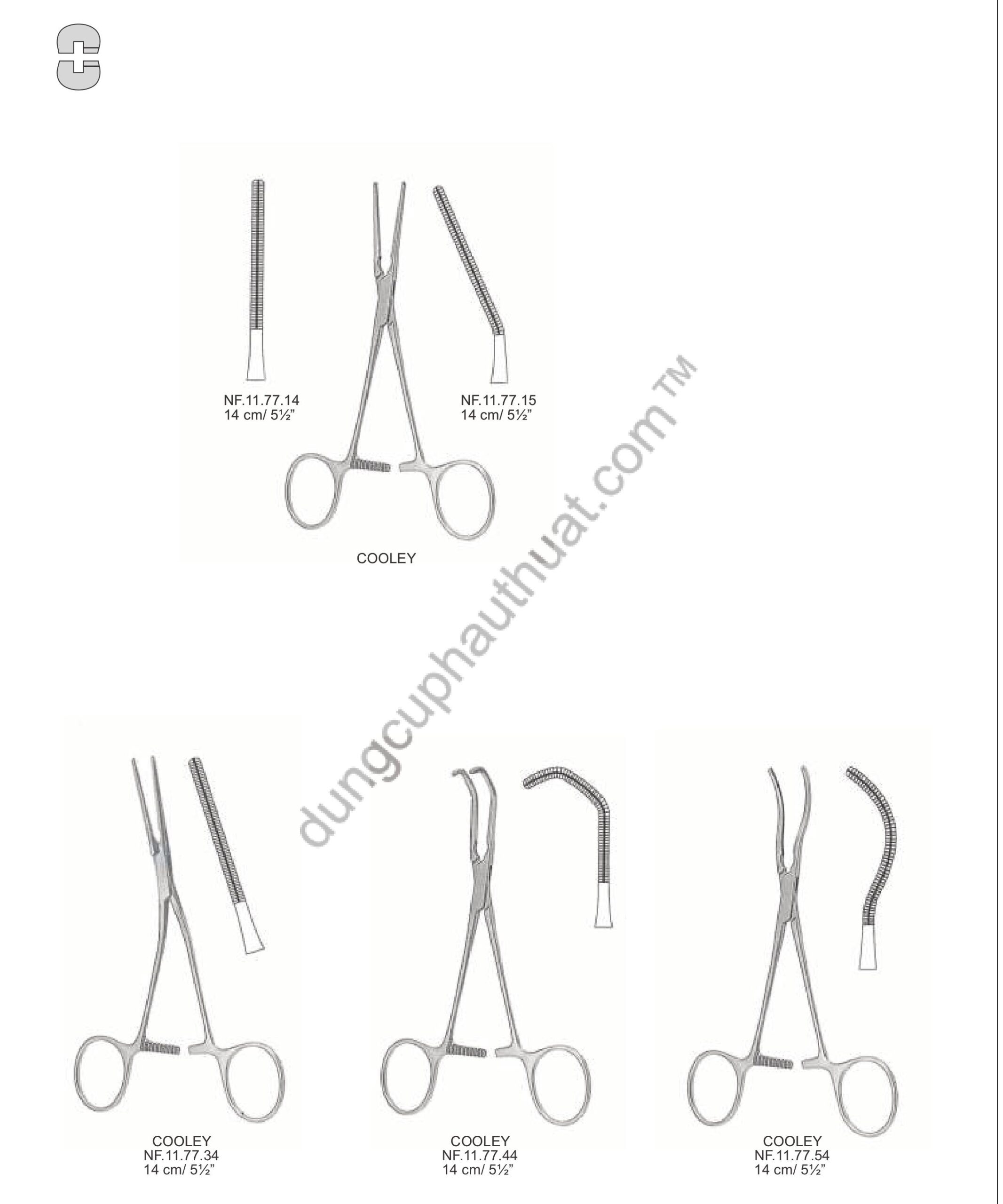

Nhóm Cooley Thiết Kế Hiện Đại

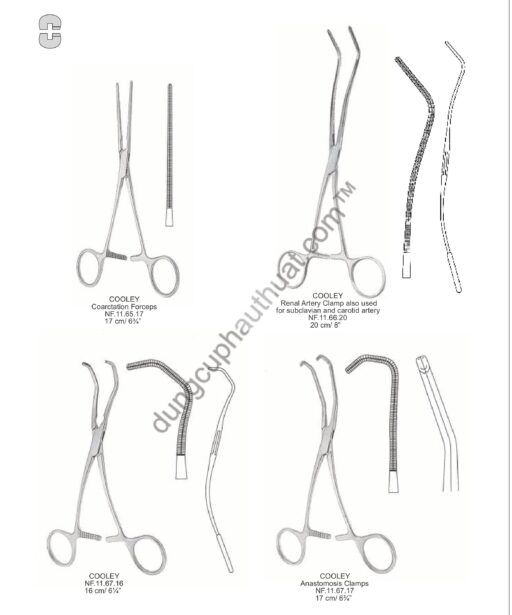

Dụng Cụ Cooley Anastomosis Clamps: Chuyên dụng cho phẫu thuật nối mạch máu, giúp giữ mép mạch máu ổn định.

Dụng Cụ Cooley Coarctation Clamps: Dùng cho phẫu thuật hẹp eo động mạch chủ.

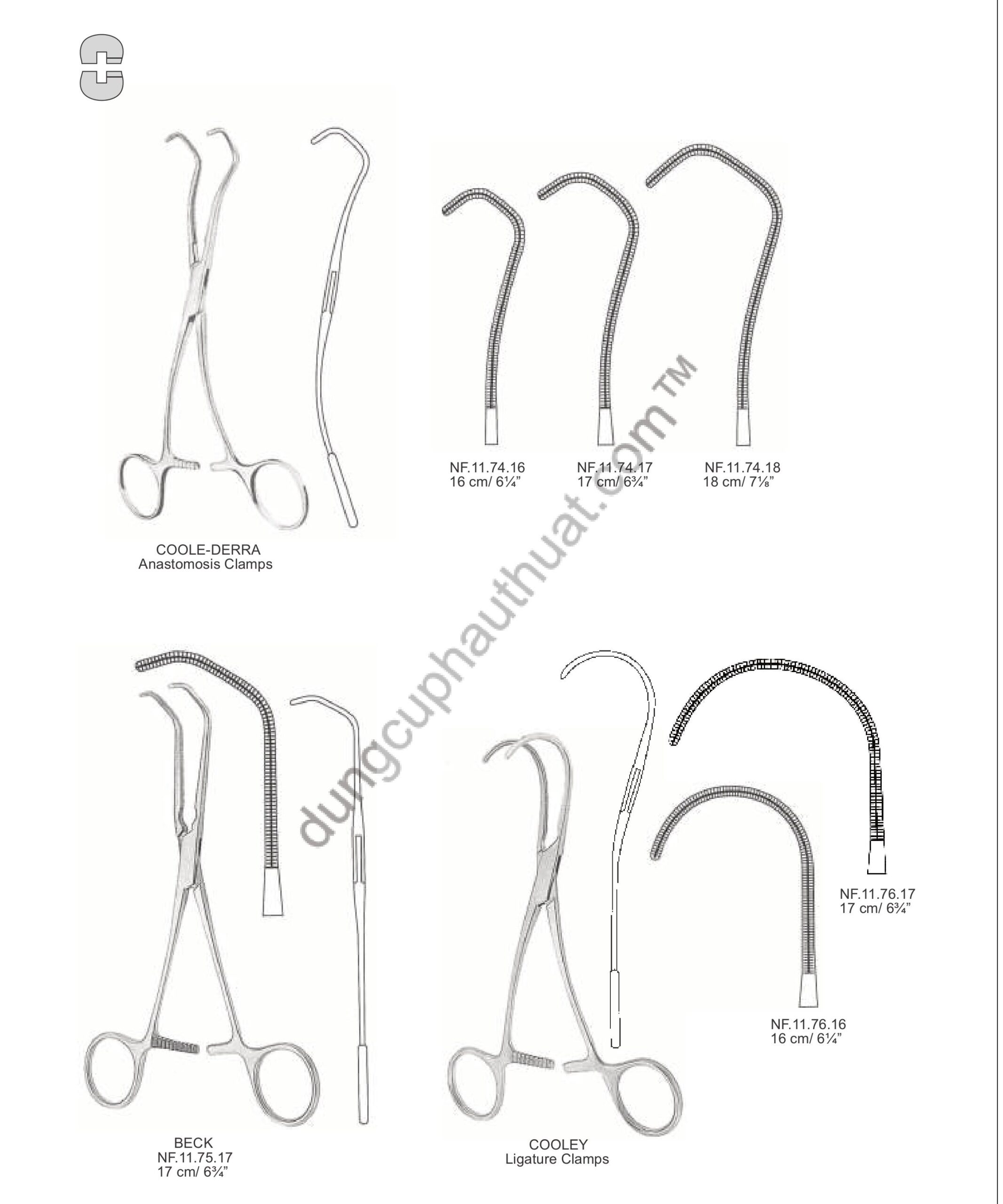

Dụng Cụ Cooley-Derra: Biến thể của kẹp nối mạch, thường có độ cong sâu hơn.

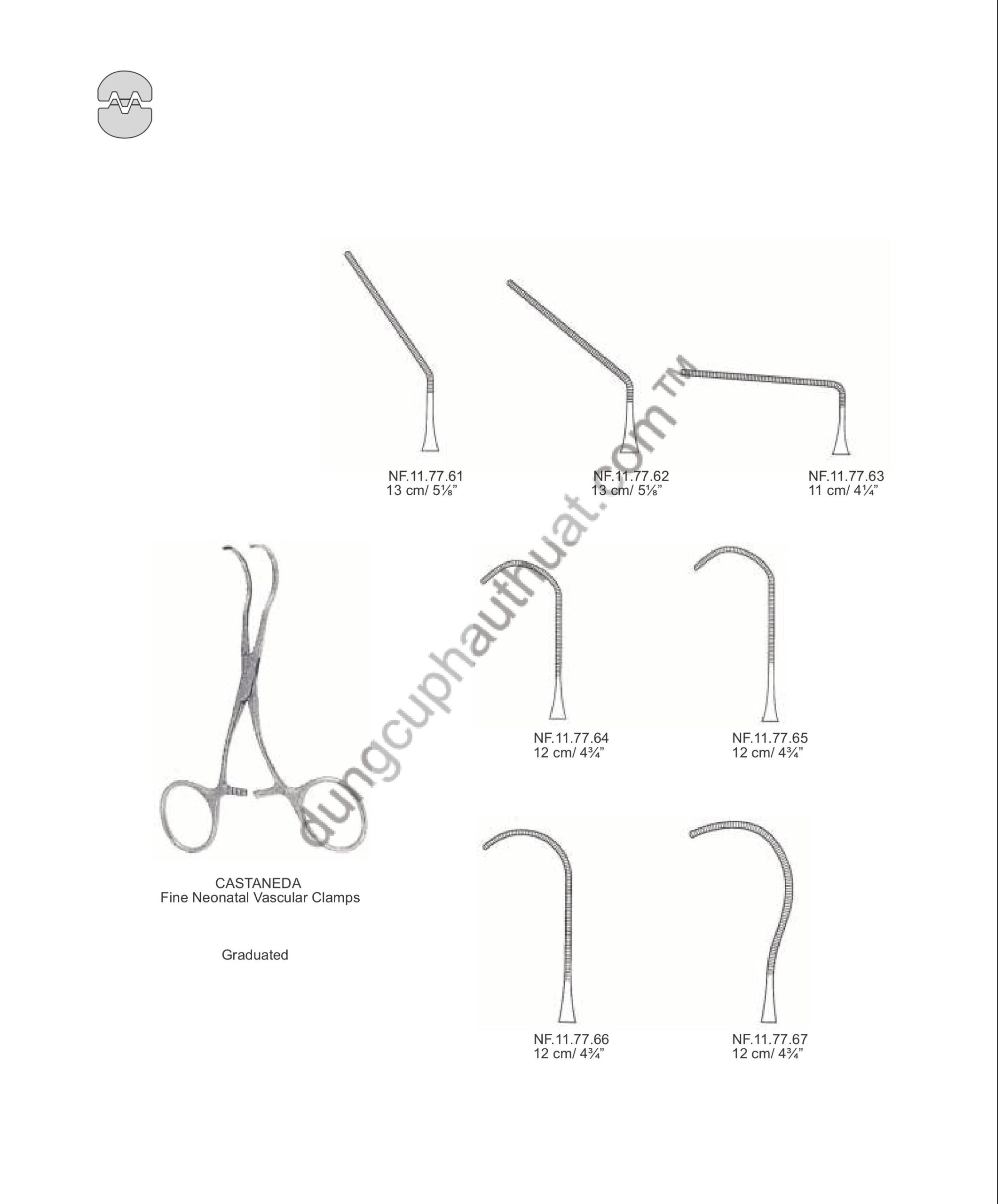

Dụng Cụ Castaneda: Kẹp mạch máu siêu nhỏ, dành riêng cho phẫu thuật nhi khoa/sơ sinh (Neonatal).

Nhóm Satinsky and Tangential Occlusion

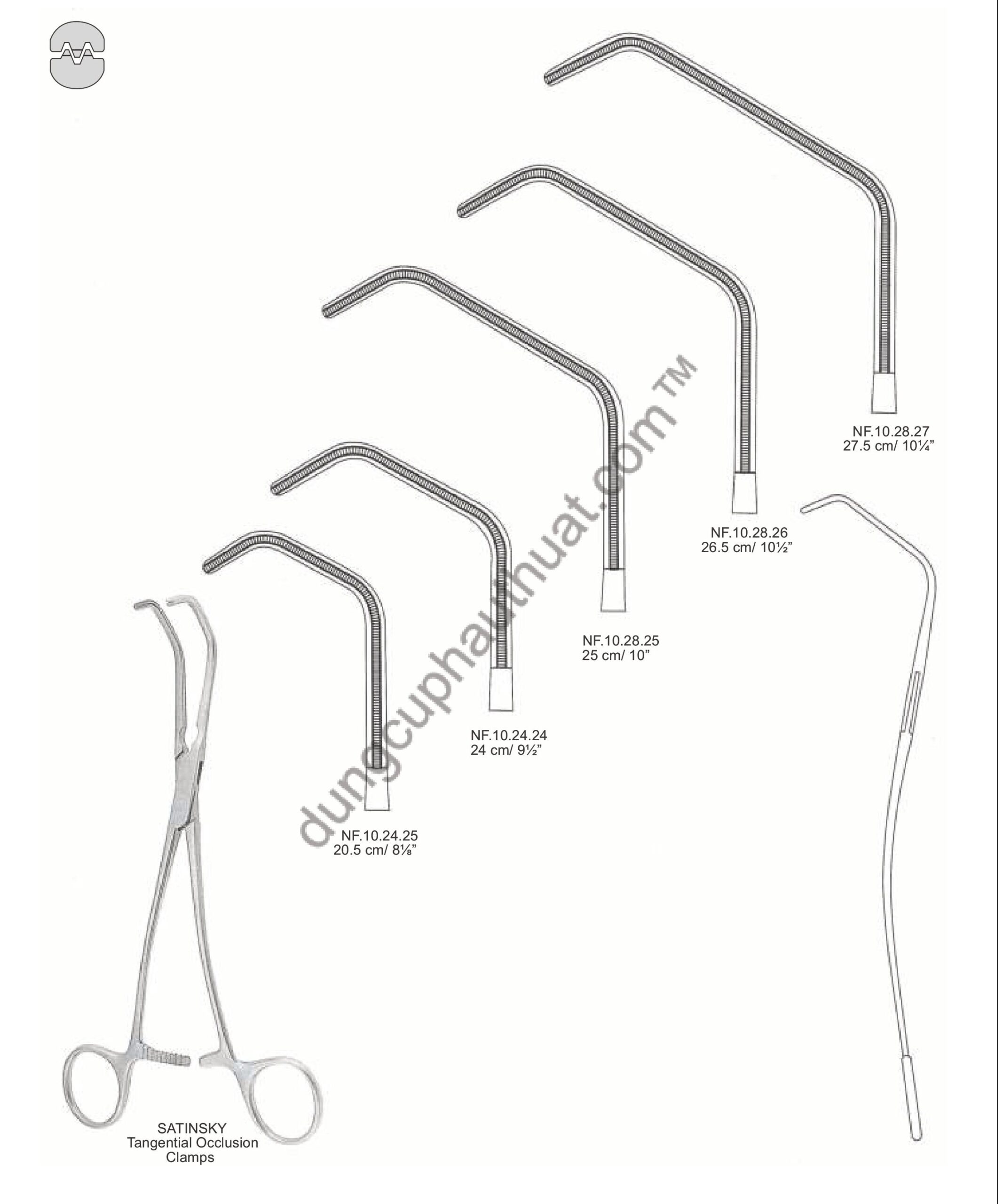

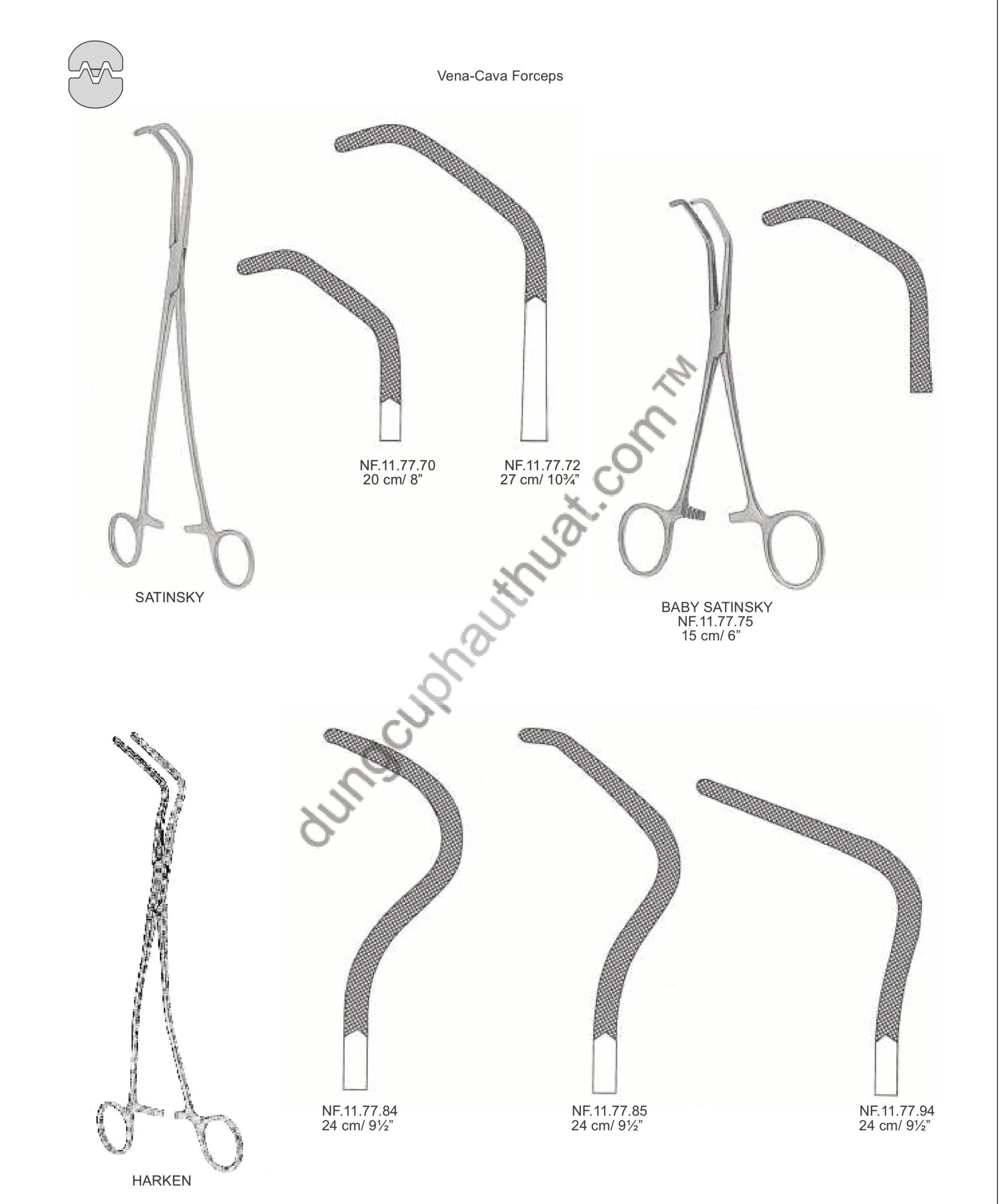

Dụng Cụ Satinsky là một dụng cụ kẹp mạch máu (Vascular clamp) cực kỳ phổ biến, thiết kế đặc biệt với các răng cưa nhỏ mịn, để không làm tổn thương thành mạch (Atraumatic).

Dụng Cụ Satinsky / Baby Satinsky: Thiết kế hình chữ “U” hoặc “V” đặc trưng để kẹp một phần thành mạch (kẹp tiếp tuyến), cho phép khâu nối mạch máu mà không làm gián đoạn hoàn toàn dòng chảy bên trong.

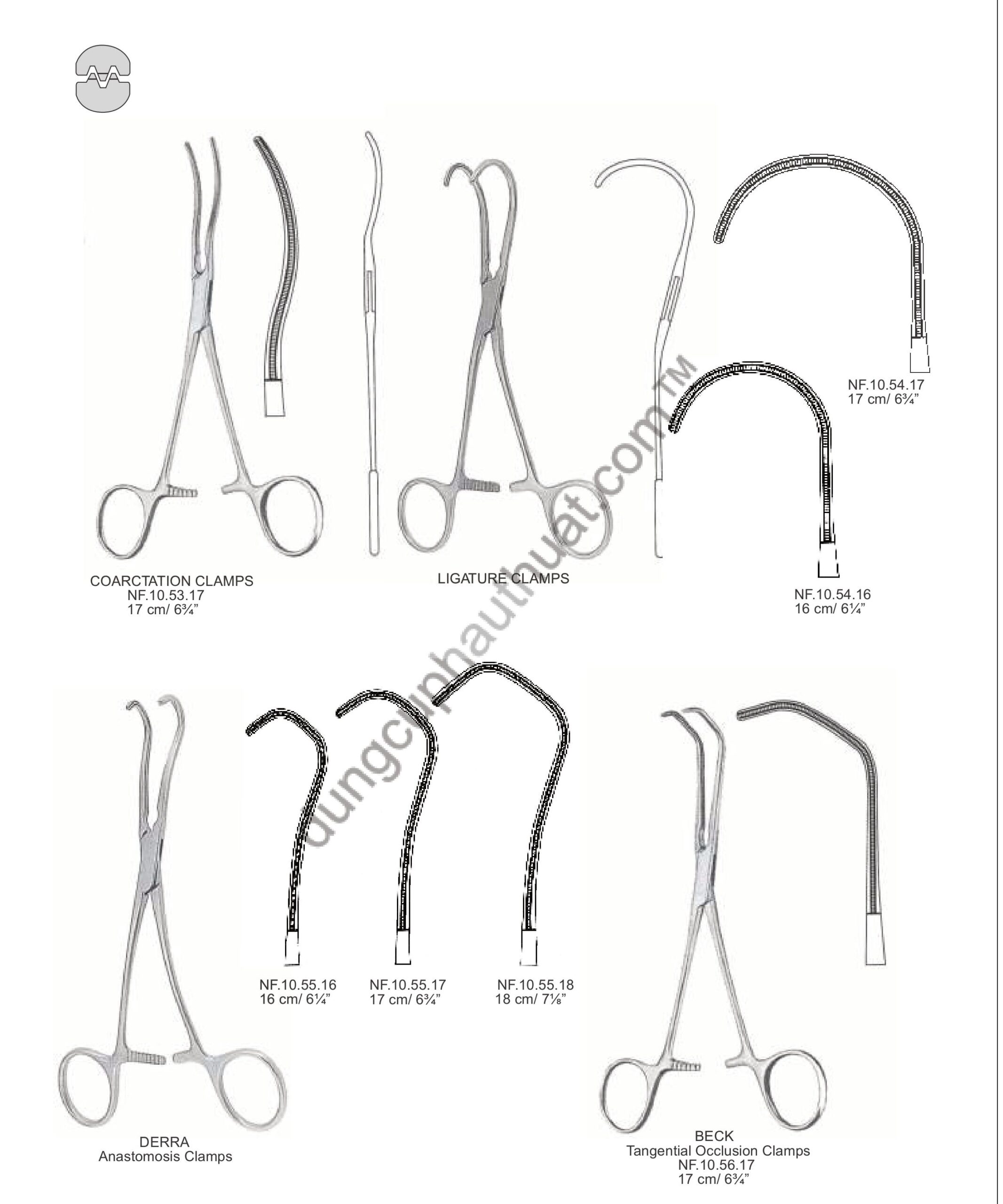

Dụng Cụ Beck: Cũng là dụng cụ kẹp tiếp tuyến (Tangential occlusion) tương tự Satinsky nhưng thường dùng cho các mạch máu lớn hơn hoặc ở vị trí sâu.

Kẹp tắc tiếp tuyến Tangential occlusion là một kỹ thuật, thay vì kẹp ngang toàn bộ mạch máu làm ngưng dòng chảy hoàn toàn, bác sĩ sẽ kẹp tiếp tuyến chỉ kẹp một phần thành bên.

Cơ chế khi sử dụng kẹp Satinsky để thực hiện kỹ thuật này, một phần lòng mạch vẫn mở để máu đi qua, trong khi phần túi bị kẹp lại sẽ là nơi bác sĩ thực hiện thủ thuật.

Kẹp Mạch Máu Ngoại Vi và Đặc Thù

Đây là nhóm các Dụng Cụ Tim Mạch sử dụng Kẹp Mạch máu Ngoại vi và Đặc thù (Peripheral and Specific).

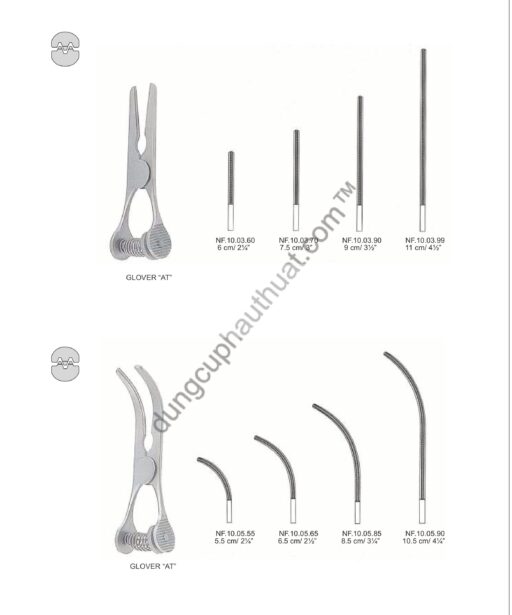

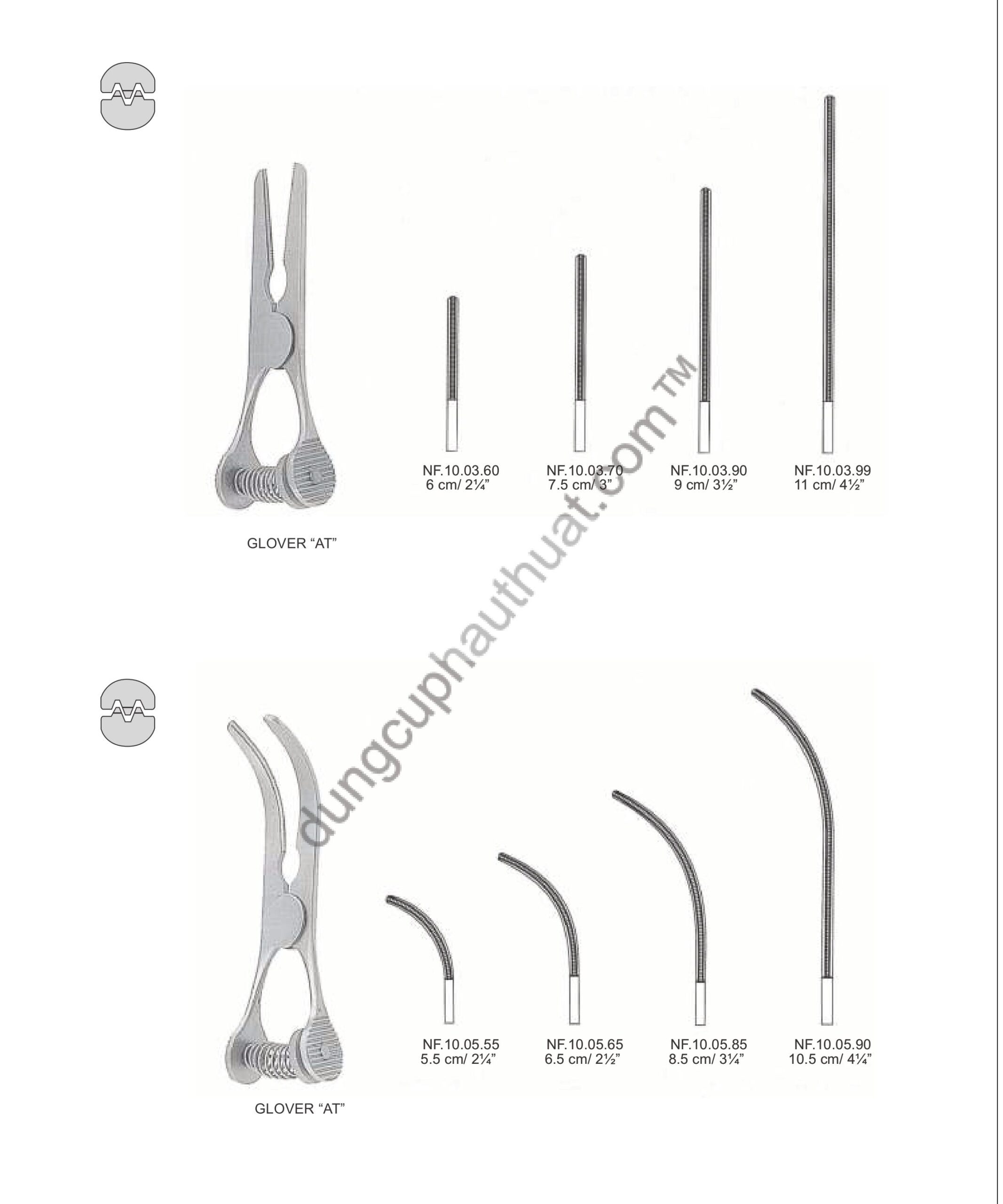

Dụng Cụ Glover / Glover AT: Kẹp mạch máu nhỏ, thường có dạng thẳng hoặc cong nhẹ, dùng phổ
biến trong phẫu thuật bắc cầu mạch máu.

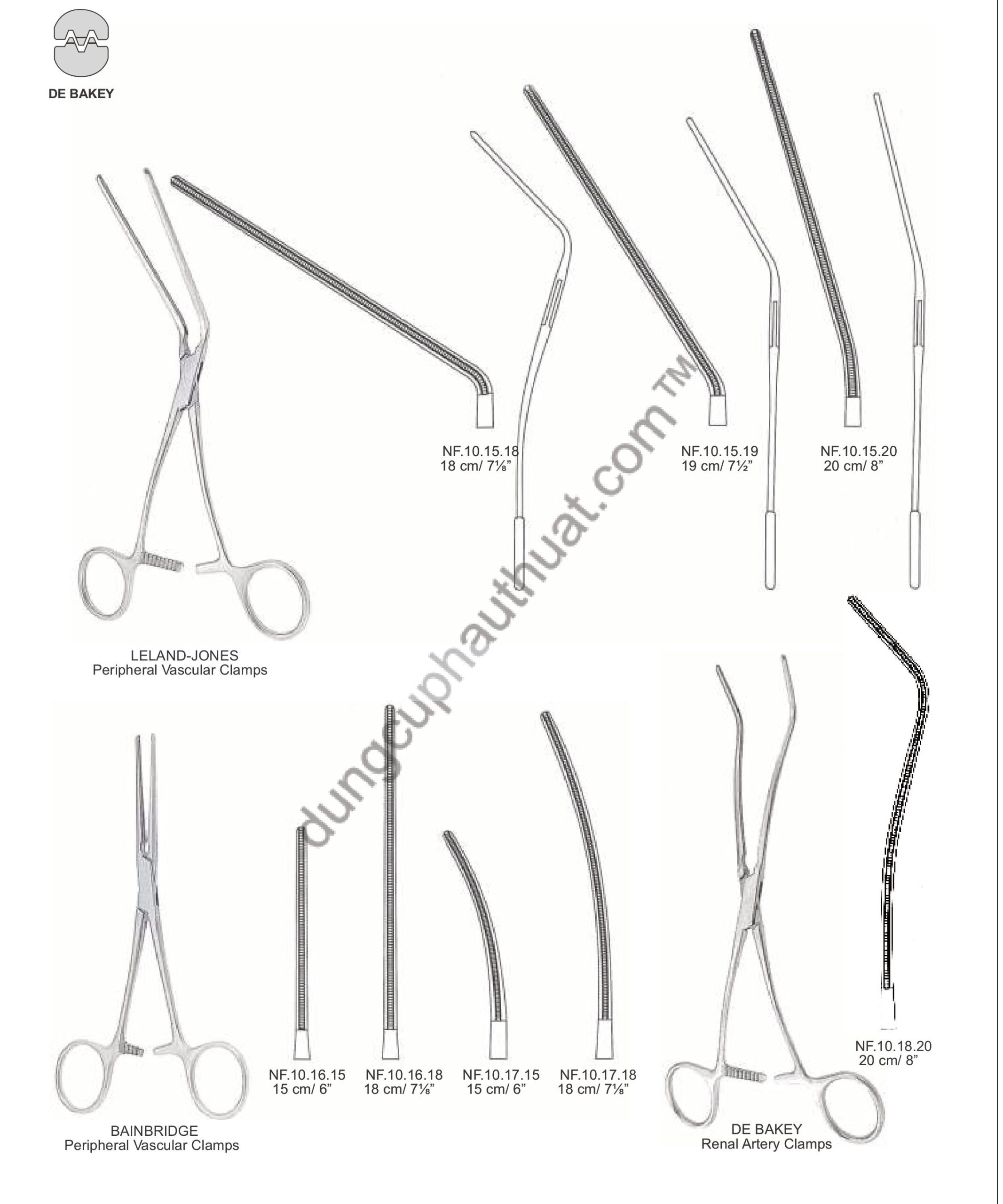

Dụng Cụ Leland-Jones: Kẹp có độ nghiêng góc đặc biệt để tiếp cận mạch máu vùng bẹn hoặc nách.

Dụng Cụ Bainbridge: Kẹp mạch máu loại dài, thân mảnh.

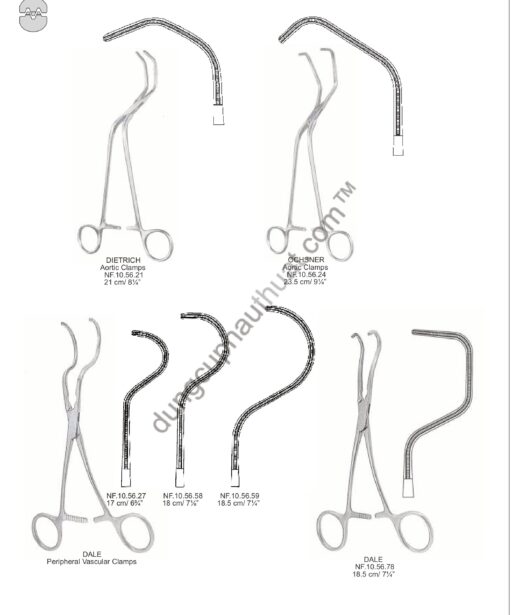

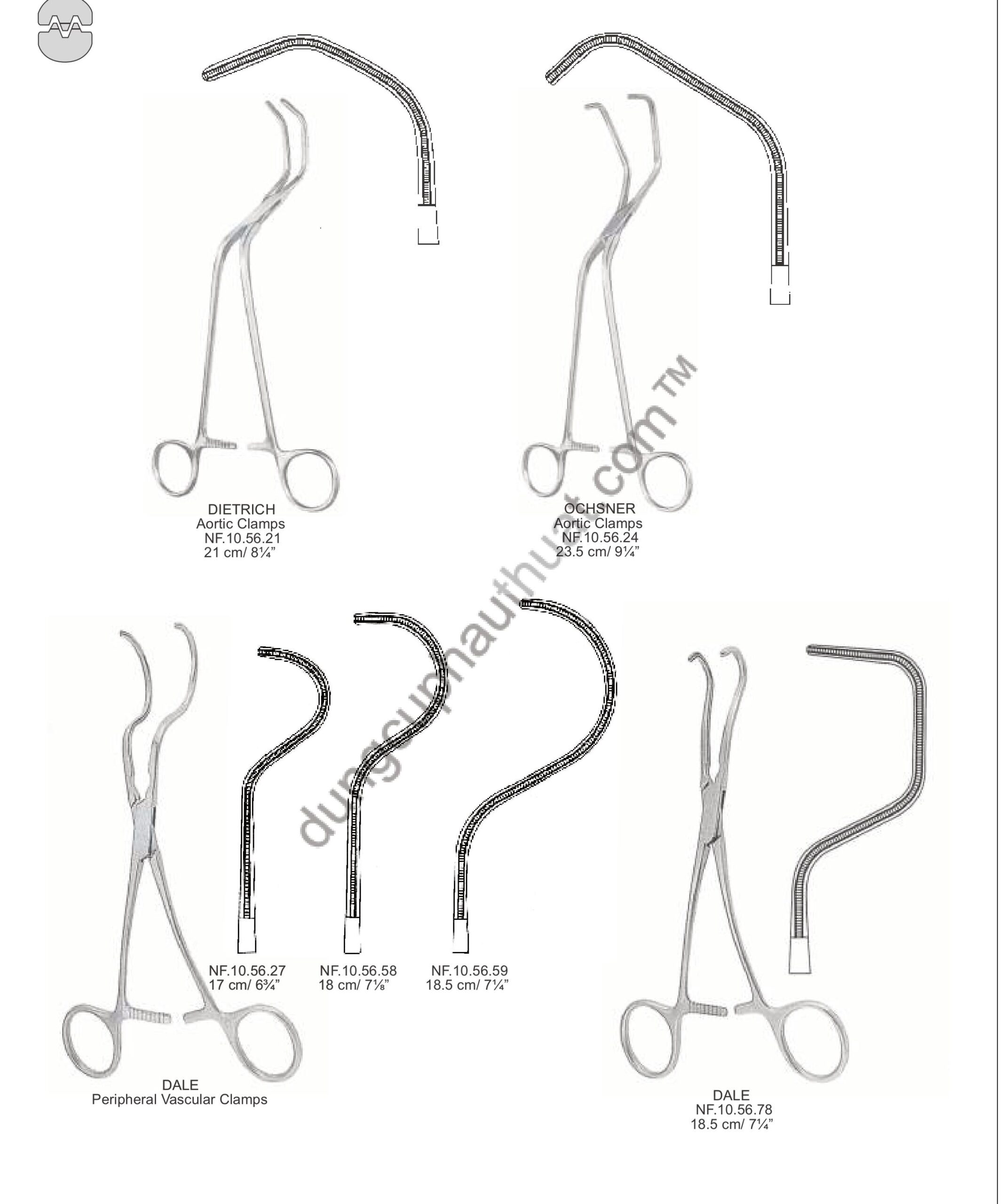

Dụng Cụ Dale: Thiết kế răng cưa đặc biệt giúp giữ các mạch máu nhỏ có thành mỏng mà không trượt.

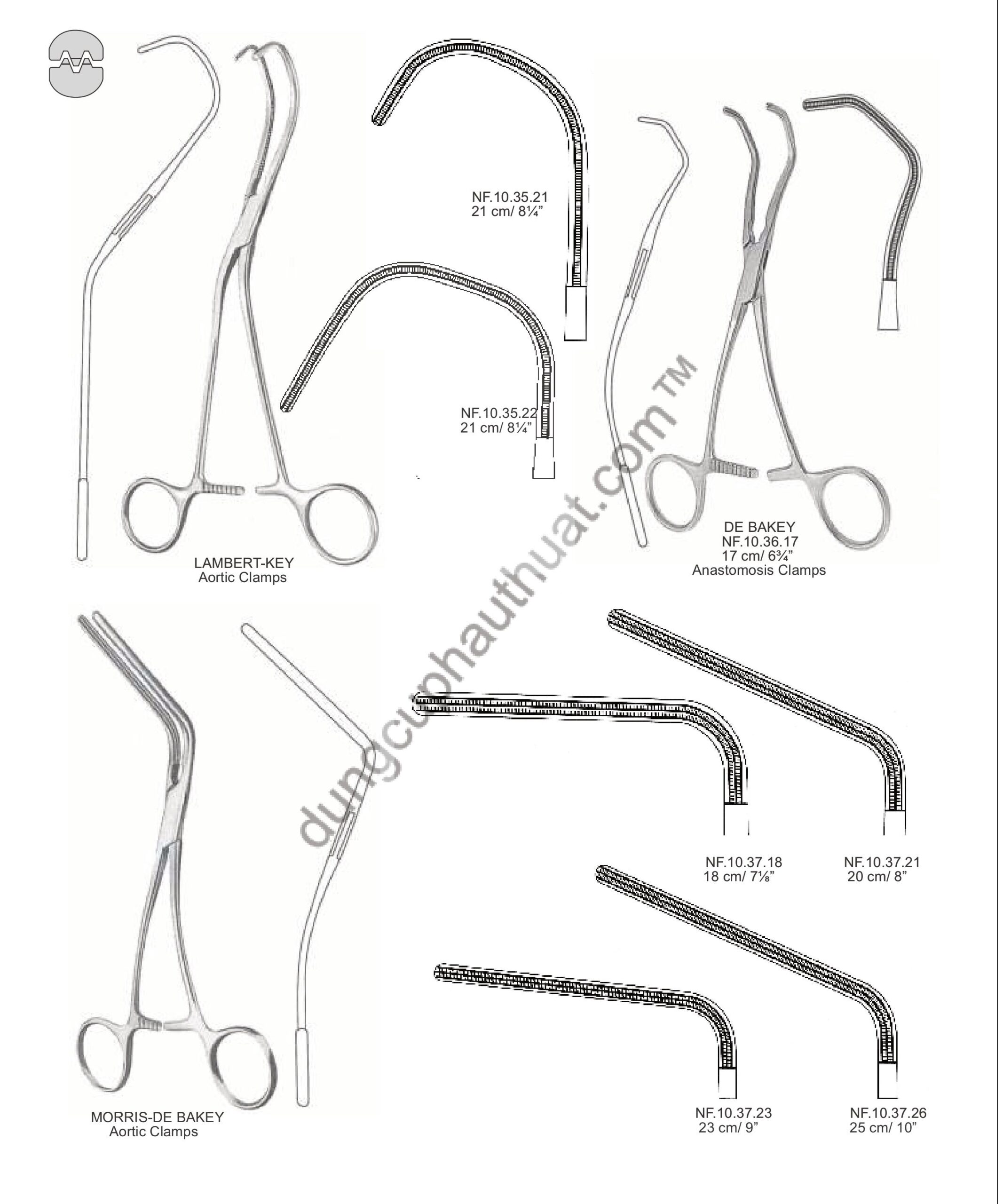

Dụng Cụ Lambert-Kay / Morris-DeBakey: Các loại kẹp động mạch chủ chuyên dụng cho những ca phẫu thuật thay đoạn mạch phức tạp.

Dụng cụ cho Phổi và Phế quản

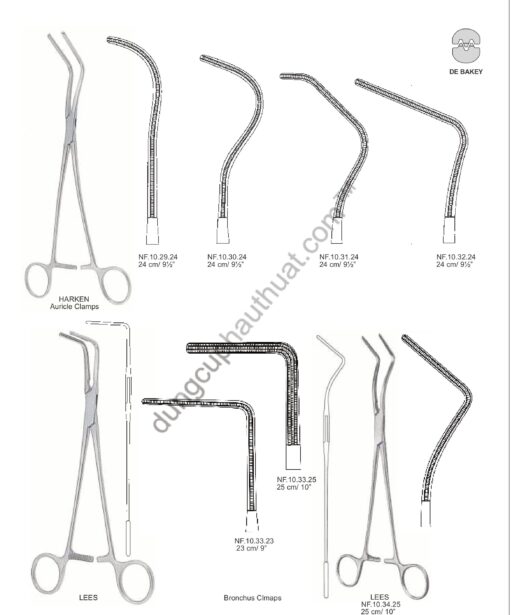

Dụng Cụ Lees Bronchus Clamps: Kẹp phế quản, có bề mặt kẹp rộng và răng cưa mịn để giữ phế quản chắc chắn nhưng không làm nát mô sụn phổi.

Panh và Kẹp Phẫu thuật

Nhóm các dụng cụ Panh và Kẹp Phẫu thuật (Forceps and Small Clamps) trong Dụng Cụ Tim Mạch

Dụng Cụ DeBakey Dissecting and Ligature Forceps: dụng cụ phẫu thuật không gây sang chấn, dùng để cầm nắm mô mềm và mạch máu.

Dụng Cụ Potts Anastomosis Forceps: Dụng Cụ siêu mảnh dùng để giữ mép mạch máu khi khâu nối.

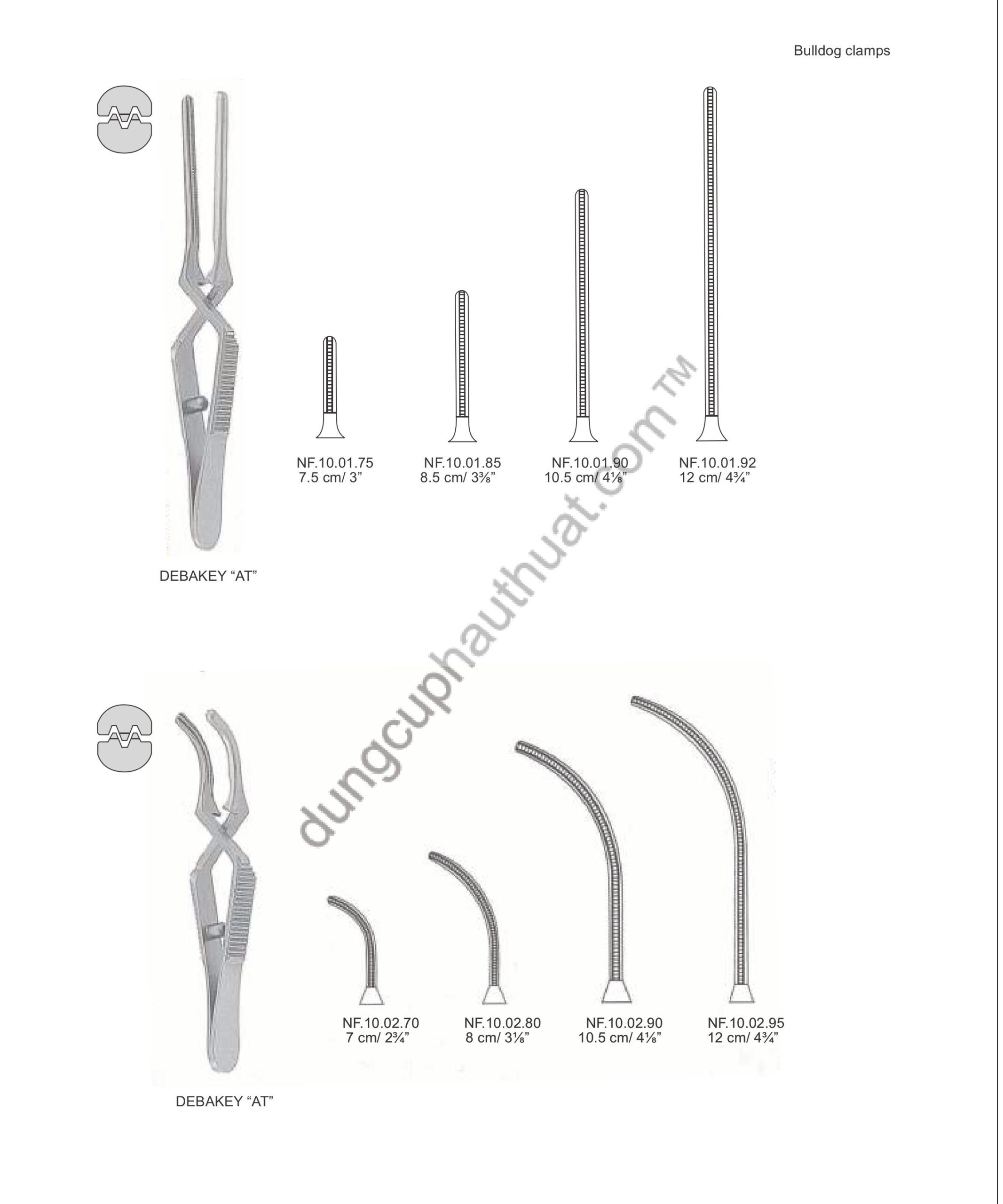

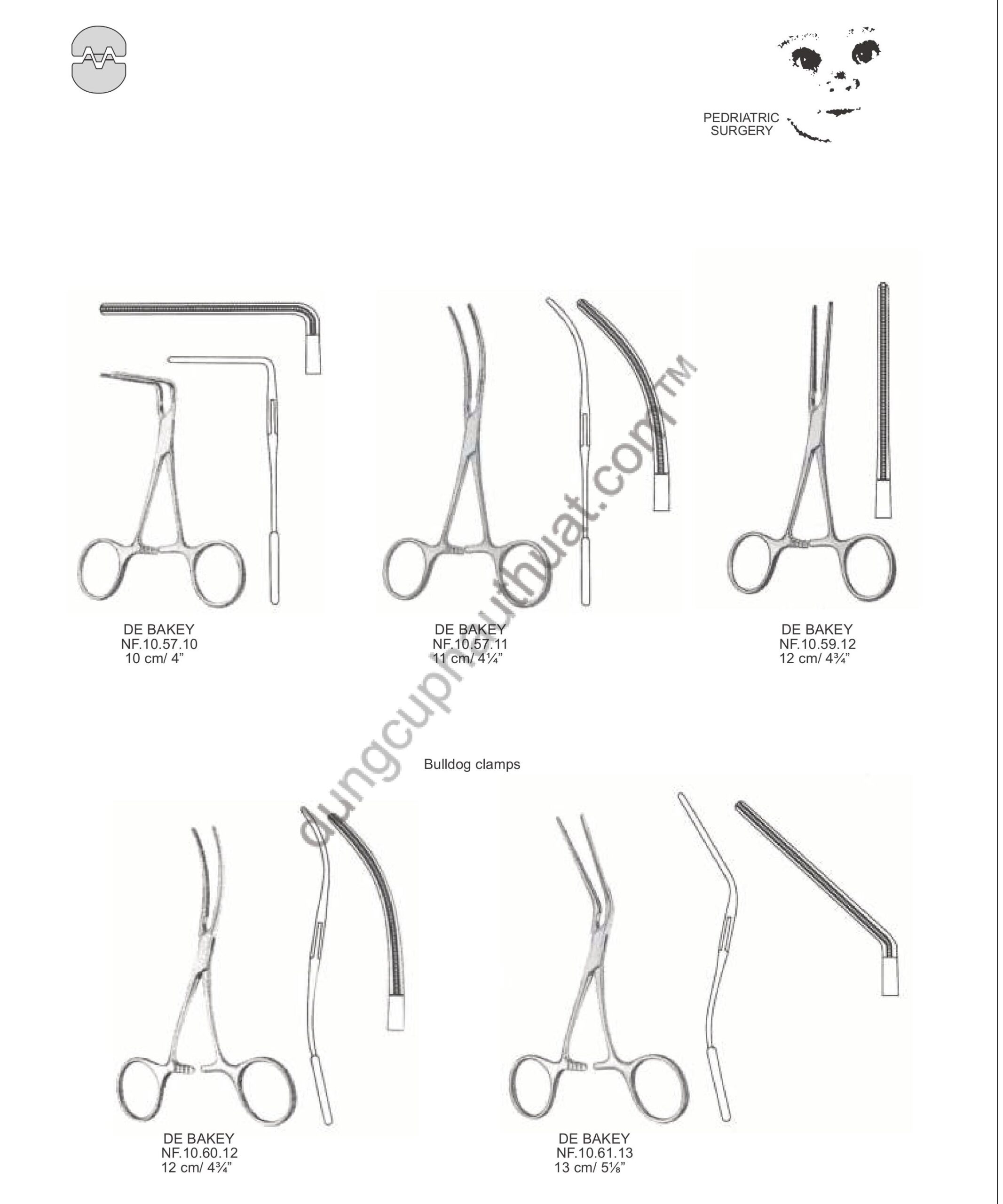

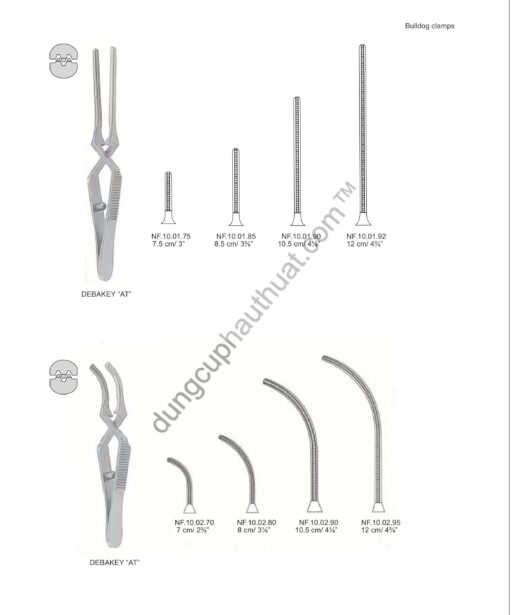

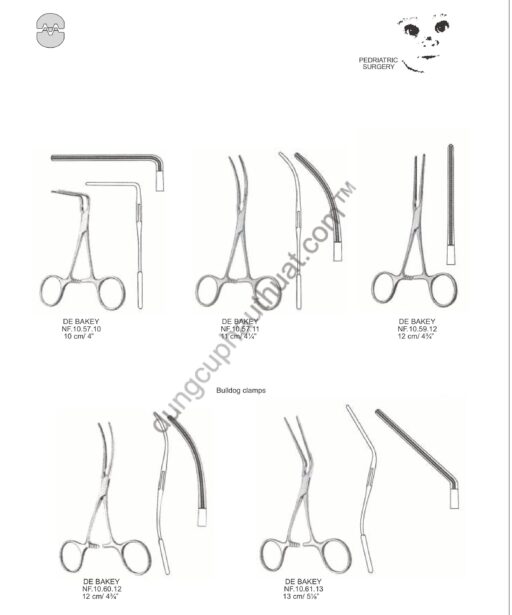

Dụng Cụ DeBakey Bulldog Clamps: Loại kẹp nhỏ có lò xo, tự giữ, dùng để chặn các mạch máu nhỏ trong thời gian ngắn.

Dụng cụ Nong và Phẫu thuật Tĩnh mạch

Dụng Cụ DeBakey / Garrett (Vascular Dilators): Các thanh nong mạch máu với kích thước tăng dần (từ 0.5mm đến vài mm) để mở rộng lòng mạch trước khi khâu nối.

Dụng Cụ Nabatoff (Metal Olives): Các đầu “oliu” bằng kim loại dùng trong bộ dụng cụ rút tĩnh mạch (Varicose vein strippers) để điều trị suy giãn tĩnh mạch.

Dụng Cụ Traction Cable: Dây cáp kéo trong bộ dụng cụ rút tĩnh mạch, bao gồm tay cầm và các đầu tip nhựa/kim loại thay thế.

Dụng cụ Đặc biệt khác

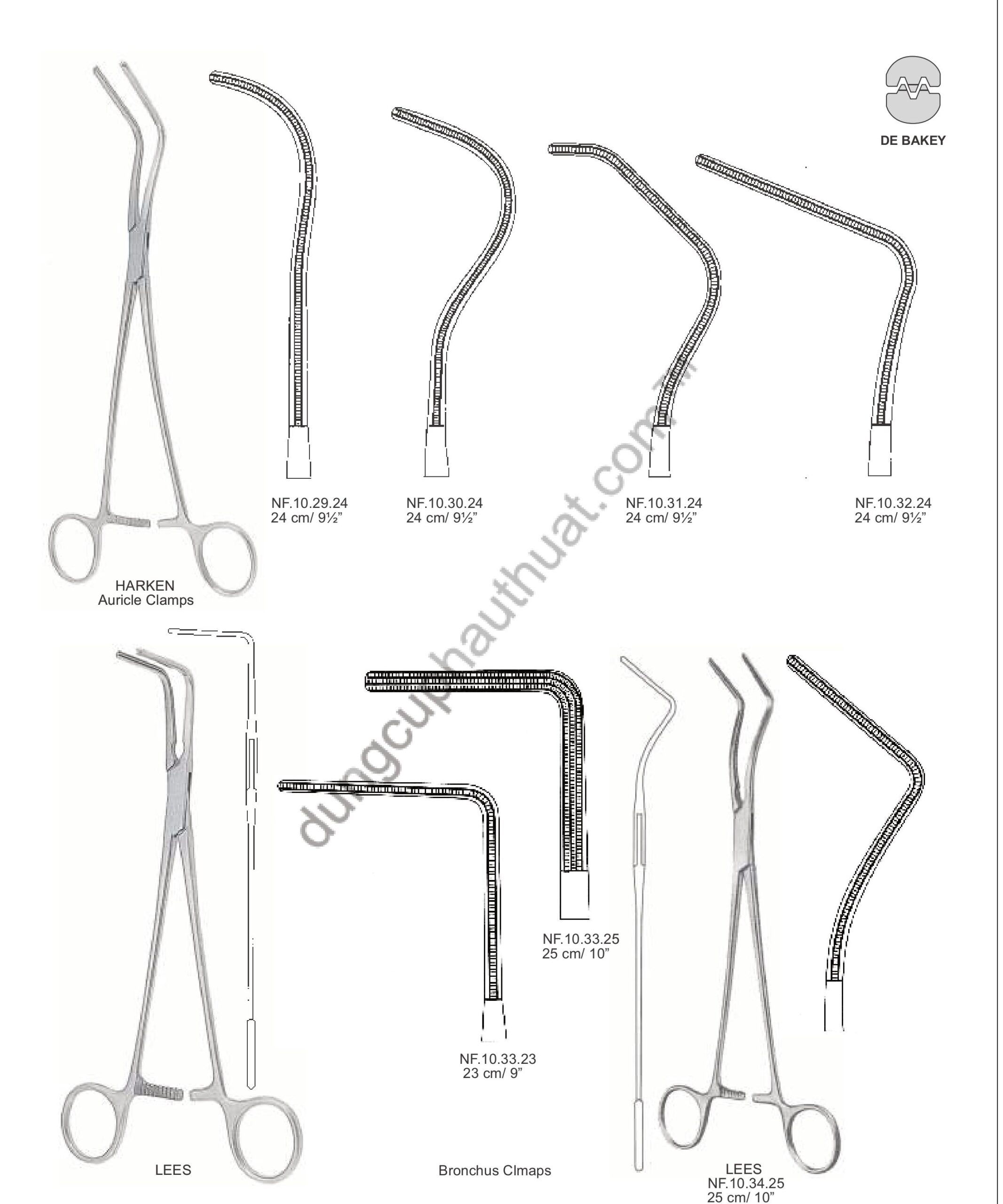

Dụng Cụ Harken Auricle Clamps: Kẹp tiểu nhĩ, dùng trong phẫu thuật tim hở để kẹp phần phụ của tâm nhĩ.

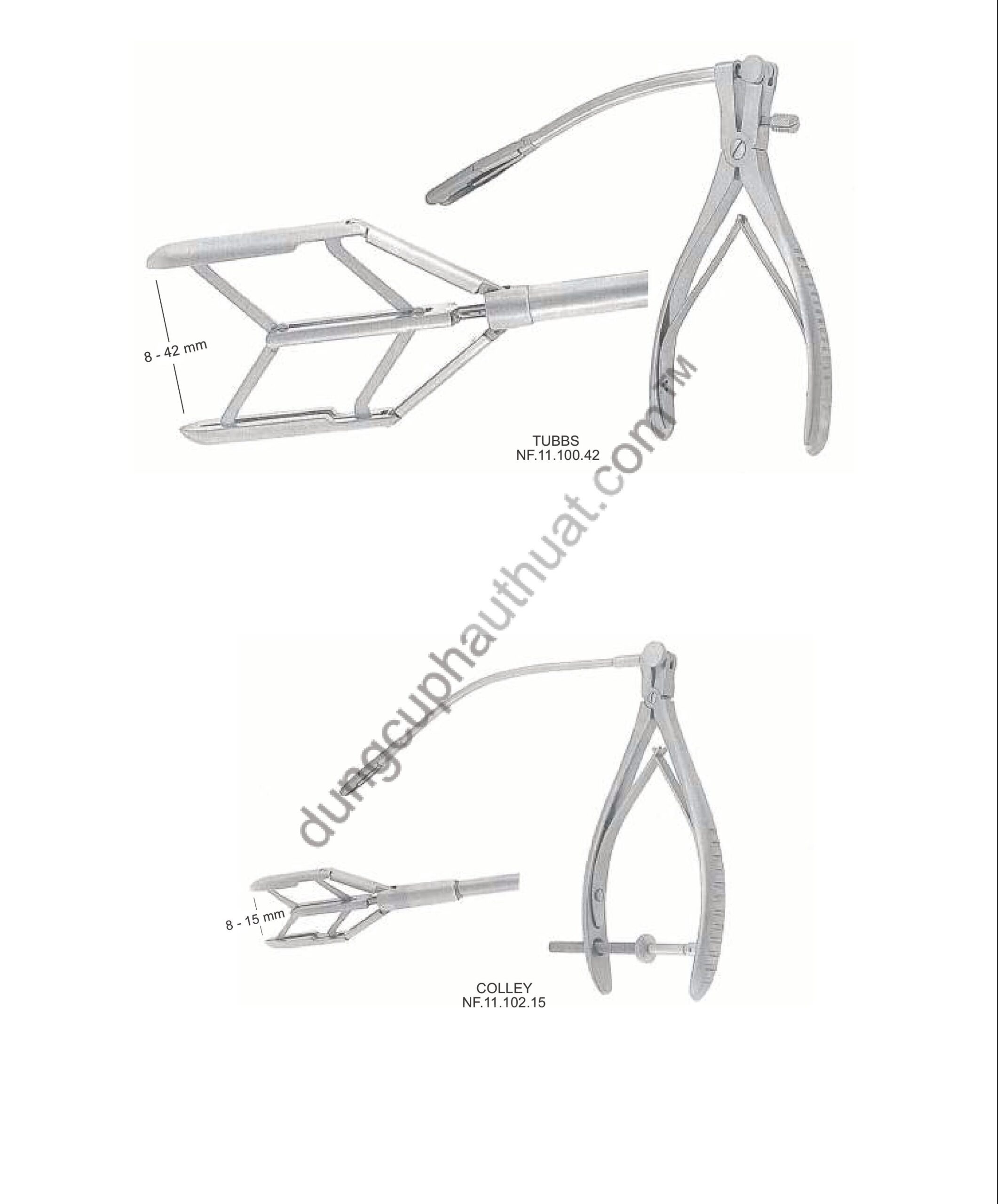

Dụng Cụ Tubbs / Tubbs-Cooley: Dụng cụ nong van tim (Dilator), thường dùng cho van hai lá.

Phân Loại Dụng Cụ Tim Mạch Theo Thiết Kế

Thay vì chỉ liệt kê các Dụng Cụ Tim Mạch theo công dụng, chúng ta cùng Dụng Cụ Phẫu Thuật phân tích sâu hơn các dụng cụ này dưới góc độ cơ học (Biomechanics) và giải phẫu thực hành.

Điểm mấu chốt của Dụng Cụ Tim Mạch không nằm ở việc cắt mà nằm ở việc kiểm soát dòng chảy và bảo tồn nội mạc.

Thiết kế răng cưa Atraumata

Hầu hết các dụng cụ tim mạch mang tên DeBakey hoặc Cooley đều sở hữu cấu tạo răng cưa đặc biệt.

Đặc điểm thiết kế thay vì răng nhọn đâm xuyên, chúng có các hàng răng nhỏ đan xen (thường là 1×2 hoặc 2×3 hàng dọc).

Khi đóng kẹp, áp lực được phân phối đều trên bề mặt mạch máu.

Điều này ngăn chặn hiện tượng Vỡ mảng xơ vữa hoặc Bóc tách thành mạch – những tai biến có thể gây đột quỵ hoặc tắc mạch ngay trên bàn mổ.

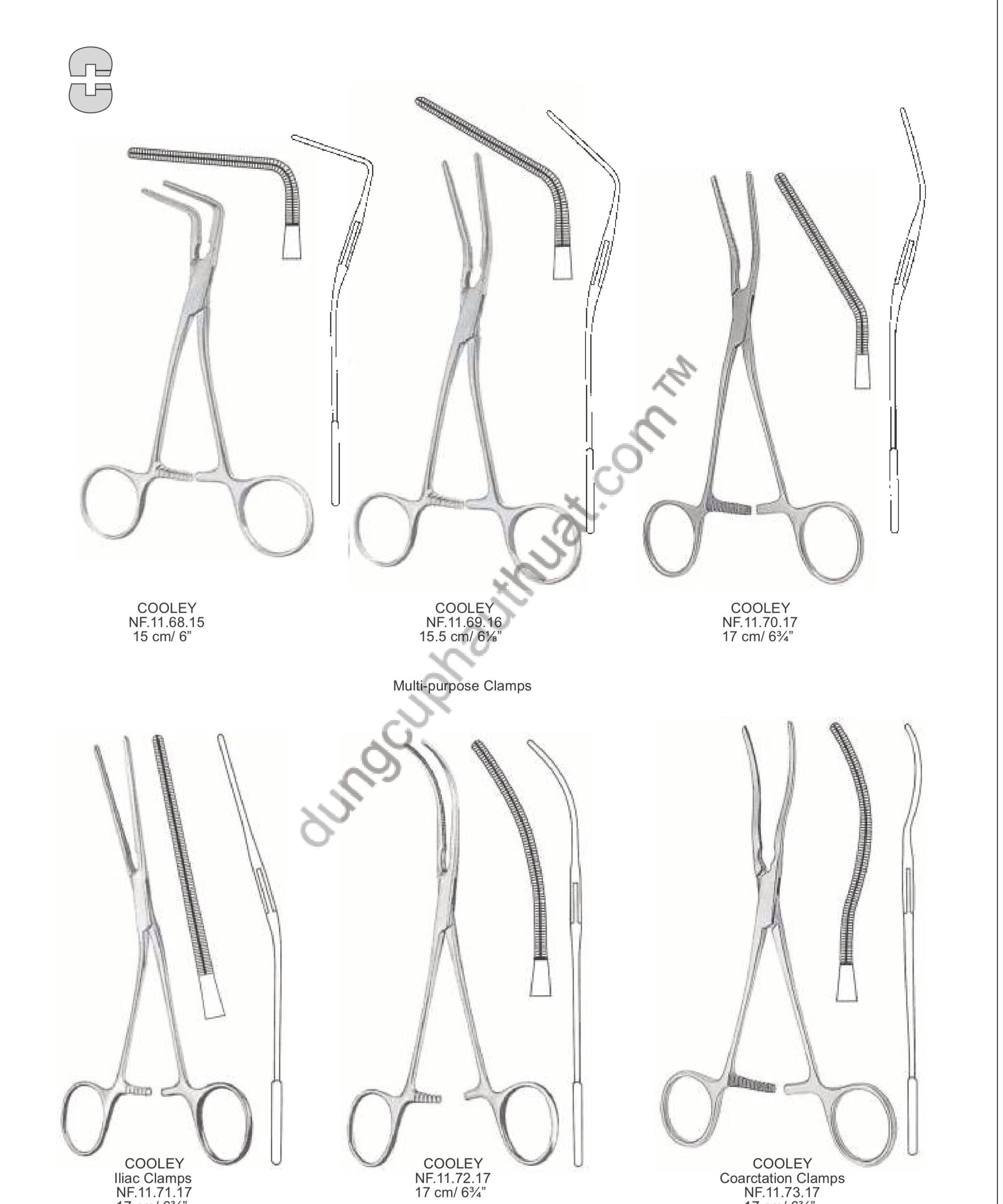

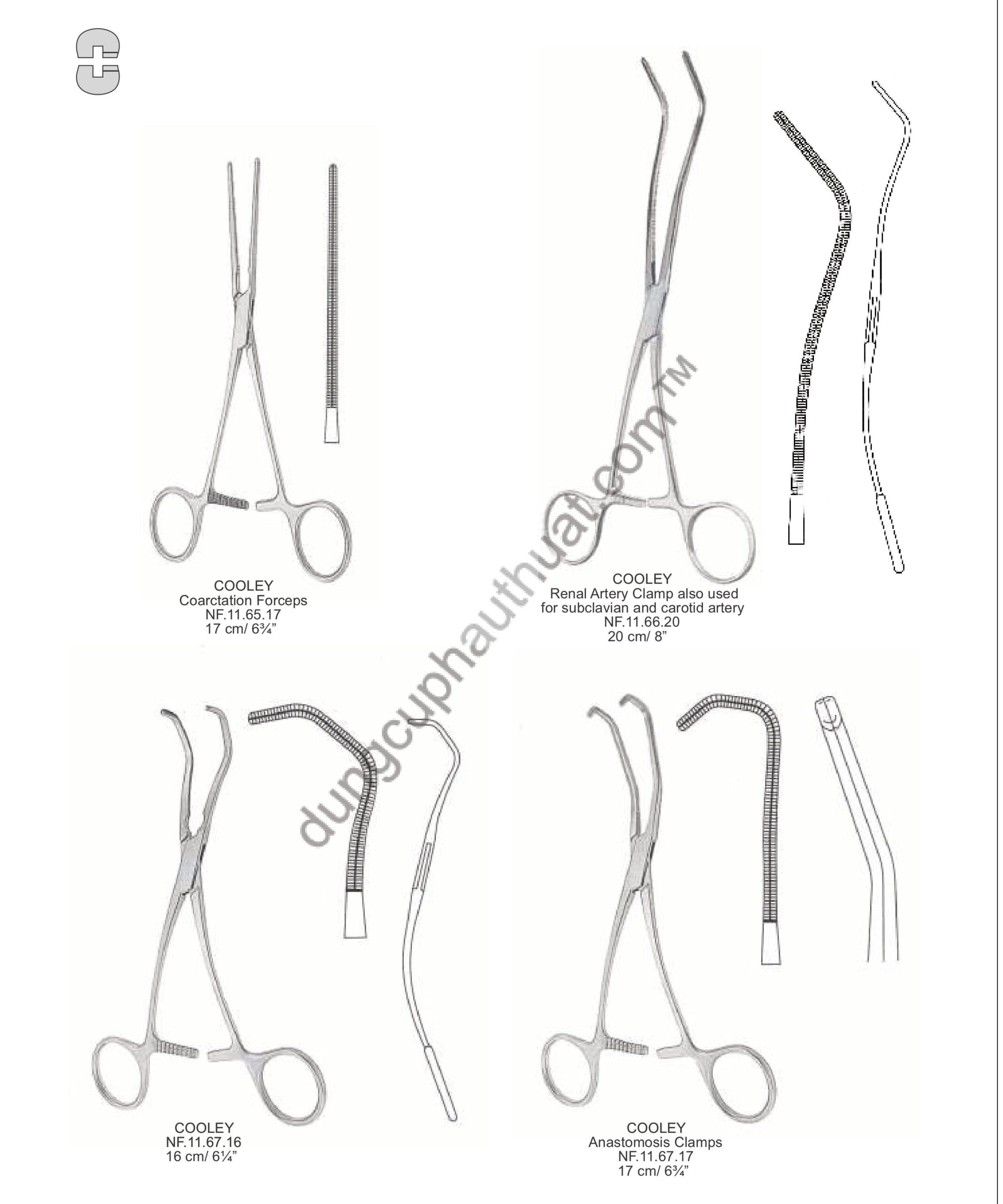

Dụng Cụ Tim Mạch Cooley multi-purpose clamps / Cooley coarcation clamps

Hình dáng và Cơ chế kẹp Occlusion

Kẹp Tiếp Tuyến

Dụng Cụ Tim Mạch Nhóm Kẹp tiếp tuyến (Tangential Occlusion) là một kỹ thuật, thay vì kẹp ngang toàn bộ mạch máu làm ngưng dòng chảy hoàn toàn, bác sĩ sẽ kẹp tiếp tuyến chỉ kẹp một phần thành bên.

Dụng cụ Satinsky / Baby Satinsky / Beck / Harken (auricle clamps).

Góc nhìn chuyên sâu thì đây là nhóm “kẹp một phần”. Có cơ chế thiết kế hình chữ U hoặc C cho phép phẫu thuật viên kẹp một vạt thành động mạch chủ hoặc tiểu nhĩ.

Kẹp tiếp tuyến ứng dụng thực tế cho phép khâu nối (anastomosis) trong khi máu vẫn chảy bình thường ở phần lòng mạch còn lại.

Đây là kỹ thuật sống còn trong phẫu thuật không dùng máy tim phổi nhân tạo.

Kẹp Eo Động Mạch Chủ

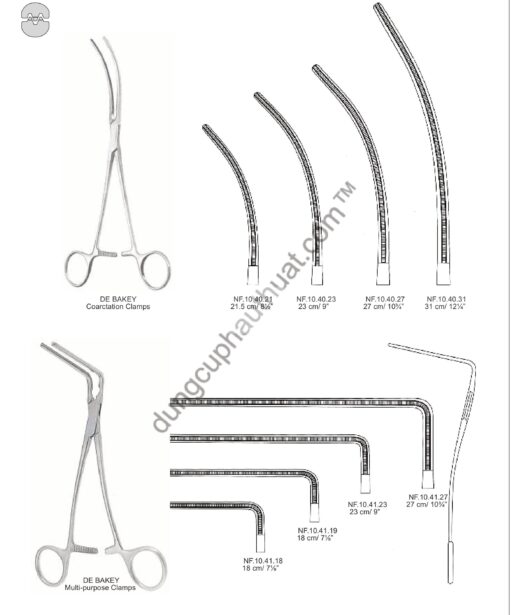

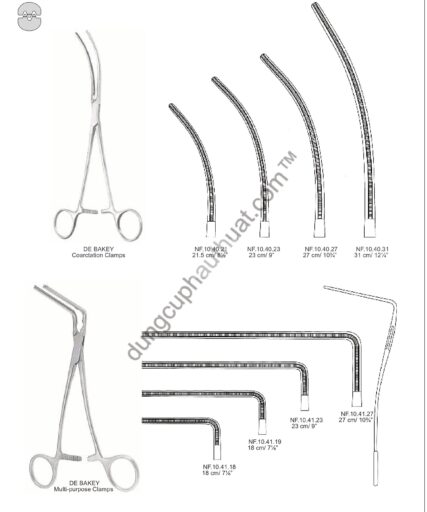

Dụng Cụ Tim Mạch Nhóm Kẹp Eo Động Mạch Chủ (Coarctation Clamps) Eo động mạch chủ thường nằm ở vị trí khó tiếp cận và chịu áp lực dòng chảy cực lớn.

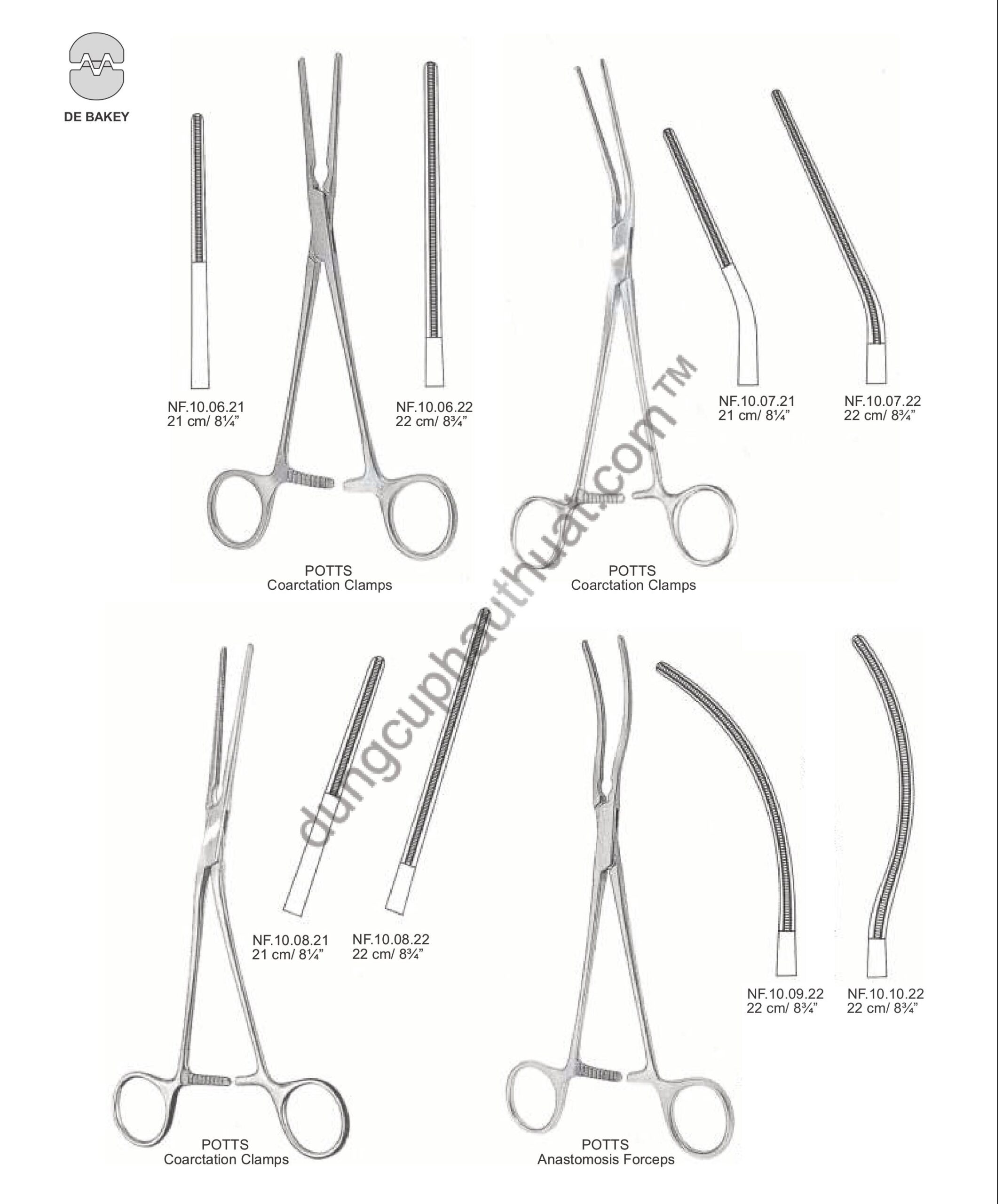

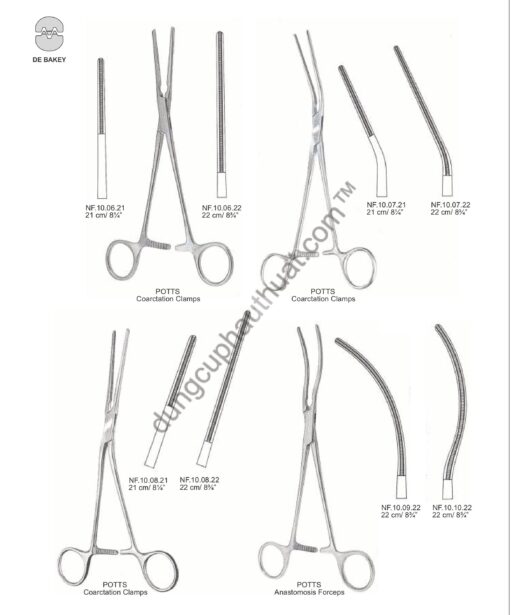

Dụng cụ Potts / Cooley / DeBakey : Coarctation clamps:

Thường có cán dài và hàm kẹp có độ cong sâu để ôm trọn phần cung động mạch chủ mà không làm gập góc các mạch máu lên não (thân cánh tay đầu, động mạch cảnh).

Sự khác biệt giữa dòng DeBakey và Cooley

Mặc dù cả hai đều là “vua” trong dụng cụ tim mạch, nhưng có sự khác biệt tinh tế:

Dòng DeBakey Cấu tạo hàm răng dọc, mịn, đan xen chặt chẽ. Trọng lượng thường nặng và chắc chắn hơn.

Ứng dụng ưu tiên cho mạch máu lớn (Aortic), xơ vữa nhiều.

Dòng Cooley Cấu tạo hàm thường có các hàng răng nhỏ li ti, thiên về độ bám nhám.

Thiết kế thường thanh mảnh, nhẹ hơn để tăng cảm giác tay. Ứng dụng ưu tiên cho phẫu thuật nhi khoa (Castaneda) hoặc khâu nối tinh vi.

Dụng Cụ Chuyên Biệt Cho Can Thiệp Cơ Học

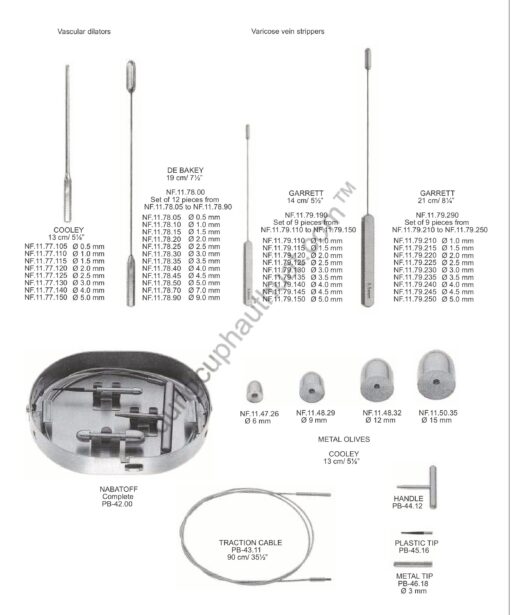

Các dụng cụ Nong (Dilators) Và Rút tĩnh mạch

Dụng Cụ Garrett / DeBakey Vascular Dilators: Không chỉ để nong rộng, chúng còn được dùng làm “thước đo” lòng mạch để phẫu thuật viên chọn kích cỡ ống ghép (graft) phù hợp.

Dụng Cụ Tubbs / Tubbs-Cooley: Đây là dụng cụ nong van tim bằng tay (mechanical dilator).
Trong các ca hẹp van hai lá, phẫu thuật viên đưa dụng cụ này vào qua tâm thất và mở hàm để phá vỡ các mép van bị dính.

Dụng Cụ Nabatoff (Metal Olives): Sử dụng trong phẫu thuật Stripping tĩnh mạch hiển. Các đầu oliu có kích cỡ khác nhau để đảm bảo khi rút tĩnh mạch, nó không làm rách các nhánh bên gây xuất huyết dưới da diện rộng.
